㈠、主要用途：離合器主要用于機械傳動系統中，可在主、從動部分相對轉速較低或?yàn)榱闱闆r下，實現從動部分與主動部分的結合，從而起到起停換向、定位等目的。廣泛用于金屬加工機械、冶金軋鋼機械、包裝機械、醫療機械、食品加工機械、紡織印染機械、造紙機械、精密機床等行業。
㈡、離合器在下列條件下能可靠工作：
1、離合器安裝地點海拔不超過2000m；
2、周?chē)h(huán)境溫度-5℃～+40℃；
3周?chē)橘|(zhì)中無爆炸危險，且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
4、離合器線圈電壓波動不超過+5%和-15%額定電壓；
5、離合器可在有潤滑和無潤滑情況下工作。

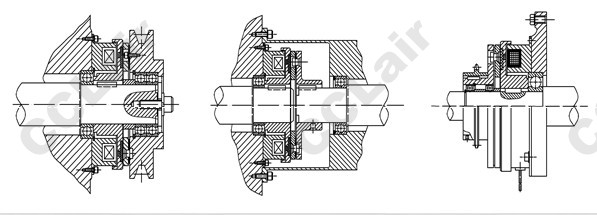

㈢、安裝：
1、離合器可水平安裝也可垂直安裝，安裝在軸上的離合器應保持主動軸與從動軸之間的同軸度不大于0.05mm并保證工作間隙δ值；
2、離合器安裝前兩端面齒應清洗干凈；
3、離合器主、從動部分軸向需固定，不許有軸向竄動。
|
規格 |
額定動力矩 N.m |
靜力矩 N.m |
額定電壓 D.C.V |
線圈消耗功率(20℃)W |
允許最高轉速 r/min |
|
0.4 |
4 |
4.4 |
24 |
— |
4000 |
|
1 |
10 |
11 |
24 |
16 |
4000 |
|
2 |
20 |
22 |
24 |
20 |
4000 |
|
4 |
40 |
45 |
24 |
25 |
4000 |
|
8 |
80 |
90 |
24 |
36 |
3000 |
|
16 |
160 |
175 |
24 |
46 |
3000 |
|
25 |
250 |
275 |
24 |
50 |
2000 |

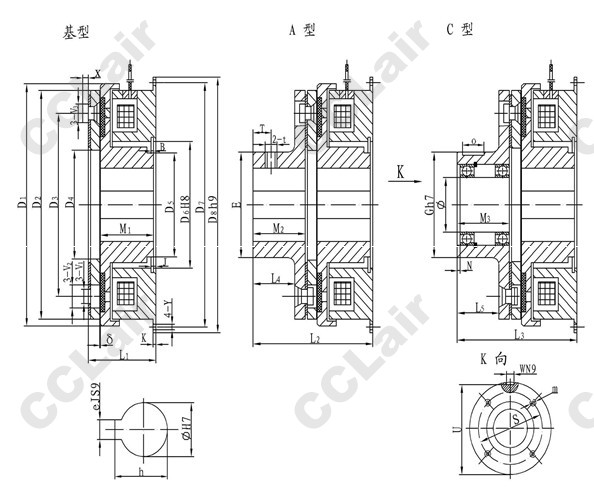

外形與安裝尺寸
|
規格 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
D7 |
D8 |
L1 |
L2 |
L3 |
L4 |
L5 |
M1 |
M2 |
M3 |
J |
B |
|
1 |
85 |
80 |
60 |
41.5 |
28.5 |
42 |
90 |
100 |
31 |
51 |
60 |
16 |
25 |
24 |
20 |
29 |
4.3 |
1.7 |
|
2 |
106 |
100 |
76 |
51.5 |
40 |
52 |
112 |
125 |
36 |
61 |
71 |
20 |
30 |
27 |
25 |
35 |
5 |
2.2 |
|
4 |
133 |
125 |
95 |
61.5 |
45 |
62 |
137 |
150 |
40.5 |
70.5 |
86.5 |
24 |
40 |
30 |
30 |
46 |
5.5 |
2.2 |
|
8 |
169 |
160 |
120 |
79.5 |
62 |
80 |
175 |
190 |
46.5 |
84.5 |
103.5 |
31 |
50 |
34 |
38 |
57 |
6 |
2.7 |
|
16 |
212.5 |
200 |
158 |
100 |
78 |
100 |
215 |
230 |
55.5 |
97.5 |
124.5 |
33 |
60 |
40 |
42 |
69 |
7 |
2.7 |
|
25 |
253 |
241 |
185.5 |
120 |
90 |
120 |
260 |
280 |
62.5 |
112.5 |
139.5 |
38 |
65 |
45 |
50 |
77 |
8 |
3.2 |
|
規格 size |
V1 |
V2 |
V3 |
Y |
X |
K |
E |
T |
t |
G |
O |
N |
S |
U |
W |
m |
φ |
h |
D1 |
δ |
|
1 |
4.1 |
8 |
7.5 |
5.5 |
2.8 |
2.5 |
31 |
8 |
M5 |
45 |
15 |
2 |
37 |
42 |
5 |
3-M4深6 |
15 |
17.3 |
5 |
0.2 |
|
2 |
5.1 |
10.5 |
9 |
6.5 |
3.8 |
3 |
41 |
10 |
M5 |
55 |
20 |
3 |
47 |
51.5 |
6 |
4-M4深8 |
20 |
22.8 |
6 |
0.2 |
|
4 |
6.1 |
12 |
11 |
6.5 |
5 |
3.5 |
49 |
12 |
M6 |
64 |
30 |
3 |
52 |
60 |
8 |
4-M4深8 |
25 |
28.3 |
8 |
0.3 |
|
8 |
8.1 |
15 |
14 |
9 |
6 |
4 |
65 |
15 |
M8 |
75 |
35 |
3 |
62 |
71 |
8 |
6-M5深8 |
30 |
33.3 |
8 |
0.3 |
|
16 |
10.2 |
20 |
18.5 |
9 |
8 |
5 |
83 |
16 |
M8 |
100 |
45 |
4 |
84 |
94.5 |
14 |
6-M6深12 |
45 |
48.8 |
14 |
0.5 |
|
25 |
10.2 |
20 |
18.5 |
11 |
8 |
6 |
100 |
18 |
M10 |
110 |
50 |
6 |
100 |
104 |
16 |
6-M6深12 |
55 |
59.3 |
16 |
0.5 |
