點擊圖片查看原圖MALD20*25,MALD25*25,MALD32*25,MALD40*25,MALD20*50-S,MALD25*50-S,MALD32*50-S,鋁合金迷你氣缸
一、產品特性：
1、免潤滑：采用含油粉末冶銅作軸心軸承，使活塞桿無需加油潤滑。
2、耐久性：氣缸本體、前后蓋經過彩色EP涂裝氧化處理，不僅具有耐磨性、耐腐蝕性及耐久性，而且更顯外觀小巧、精美。
3、耐高溫性：氣缸采用耐高溫密封材料，使氣缸在150℃高溫條件下正常工作（客戶需向本公司訂作）。
4、安裝型式多樣：多種安裝附件供客戶選擇。
二、圖形符號：
三、規格：
| 內徑 | 20 | 25 | 32 | 40 |
| 動作型式 | 單動伸出型 | |||
| 工作介質 | 空氣 | |||
| 固定型式 | 基本型 LB型 FA型 SDB型 | |||
| 使用壓力范圍（MPa) | 0.10～0.90 | |||
| 保證耐壓力（MPa) | 1.35 | |||
| 使用溫度范圍（℃） | 0～70 | |||
| 使用速度范圍（mm/s) | 50～800 | |||
| 接管口徑 | G1/8" | G1/4" | ||
| 內徑 | 標準行程 | 最大行程 | 容許行程 |
| 20 | 25 50 75 80 100 125 150 160 175 200 | 200 | 300 |
| 25 | 25 50 75 80 100 125 150 160 175 200 250 | 250 | 300 |
| 32 | 25 50 75 80 100 125 150 160 175 200 250 | 250 | 300 |
| 40 | 25 50 75 80 100 125 150 160 175 200 250 | 250 | 300 |
舉例：
1、欲訂購缸徑為40mm，行程為50mm，采用LB型固定方式，附磁石的雙軸復動型鋁合金迷你氣缸，其正確的訂購代號為：MALD-40*50-S-LB。
2、欲訂購缸徑為32mm，行程為100mm，采用FA型固定方式，不附磁石的雙軸復動型鋁合金迷你氣缸，其正確的訂購代號為：MALD-32*100-FA。

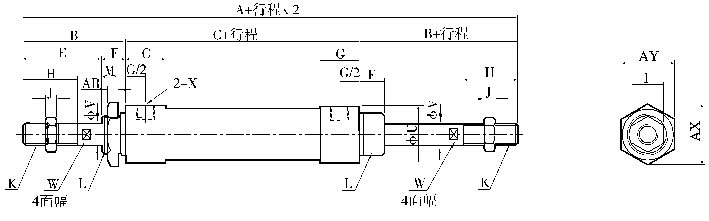

六、外形及安裝尺寸：
| 內徑/符號 | A | B | C | E | F | G | H | I | J | K | L | M | U | V | W | X | AR | AX | AY |
| 20 | 150 | 40 | 70 | 28 | 12 | 16 | 20 | 12 | 6 | M8*1.25 | M22*1.5 | 10 | 29 | 8 | 6 | G1/8 | 7 | 33 | 29 |
| 25 | 158 | 44 | 70 | 30 | 14 | 16 | 22 | 17 | 6 | M10*1.25 | M22*1.5 | 12 | 34 | 10 | 8 | G1/8 | 7 | 33 | 29 |
| 32 | 158 | 44 | 70 | 30 | 14 | 16 | 22 | 17 | 6 | M10*1.25 | M24*2.0 | 12 | 39.5 | 12 | 10 | G1/8 | 8 | 37 | 32 |
| 40 | 184 | 46 | 92 | 32 | 14 | 22 | 24 | 17 | 7 | M12*1.25 | M30*2.0 | 12 | 49.5 | 16 | 14 | G1/4 | 9 | 47 | 41 |
