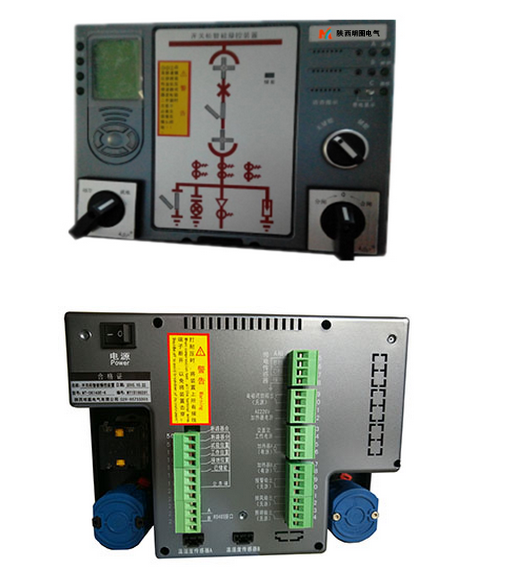

MT-CK140E 紅外測溫操控裝置

一、產品概述：

     MT-CK140E產品具有語音防誤提示+帶電顯示及閉鎖功能+動態模擬圖+溫濕度設置及數字顯示+遠方/就地、分合閘、儲能、照明操作功能+具有分合閘回路完好指示+預分預合的閃光指示+二次分合閘回路電壓測量及顯示+人體感應探頭+紅外觸頭測溫，集多功能于一體，相對分體的（電力綜合儀表+狀態指示儀）來說，占盤面積小、布局合理，操作方便，用戶可按需要選擇功能組合。

二、產品功能:

     該產品功能強大，有帶電顯示，溫濕度數字顯示，三相觸頭溫度值顯示，自動加熱除濕控制，斷路器分合閘狀態指示，儲能、接地開關指示，手車位置指示，一次回路模擬圖，二次回路電壓數值顯示，人體感應柜內照明，智能語音防誤提示，語音帶電提示，分合閘回路指示，電壓、電流、有功功率、無功功率、功率因數、頻率測量以及RS485通訊接口等功能。

三、產品特點:

    1、智能化程度高：不僅能顯示開關分合狀態，還可判斷指出開關小車是處于試驗位置與工作位置之間，還是處于柜體之外。2、增加了語音防誤提示功能和過熱報警功能。3、抗干擾能力強，采用獨特的抗干擾技術。4、高可靠性，采用工業級電子元器件。

四、設計理念:

     1、量身定做不同功能組合的產品，滿足用戶不同需求，物盡其用。

     2、結實耐用壽命長。

     3、人機界面，信息豐富，操作簡便，對避免誤操作有顯著作用。

     4、外觀精美新穎、做工細致，簡化了開關柜面板，美化了工作環境。

五、開孔尺寸： 220*165

六、使用說明:

     1、嚴格按照后視端子的功能定義，接好線后確認無誤，再通電。

     2、將各開關量輸入端子與公共端短接，觀看對應功能的指示燈是否正常（發光或熄滅）。

     3、在自動加熱除濕狀態下，當環境濕度高于濕度設定值，達到形成凝露條件時，啟動加熱器，同時加熱器接點閉合；當環境濕度不在滿足凝露條件時，裝置自動停止加熱；

     4、高壓帶電指示器的各輸入端分別接入對應的高壓帶電傳感器，高壓帶 電指示燈亮，閉鎖有效，閉鎖燈滅；高壓斷開后，帶電指示燈滅，閉鎖接觸，指示燈亮。在MT-ZT140系列產品中,三相(A、B、C)任意一相帶電對應的指示 燈亮，閉鎖觸點有效。

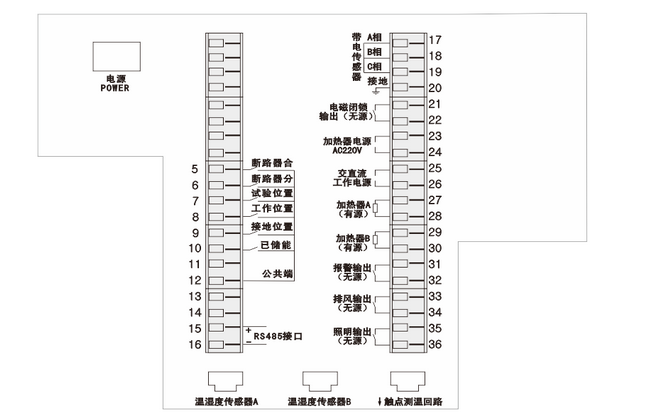

7、接線圖:
