點擊圖片查看原圖計數器是一種多功能顯示控制器，在數字系統中主要是對脈沖的個數進行計數，以實現測量、計數和控制的功能，通過外部信號及傳感器來實現計數功能。DSZ系列計數器適用于工業及生產自動化領域。如：產量計數、批量計數、包裝計數、產品計數等。
|
DSZ
|
□
|
C
|
□
|
□
|
□
|
□
|
|
產品
|

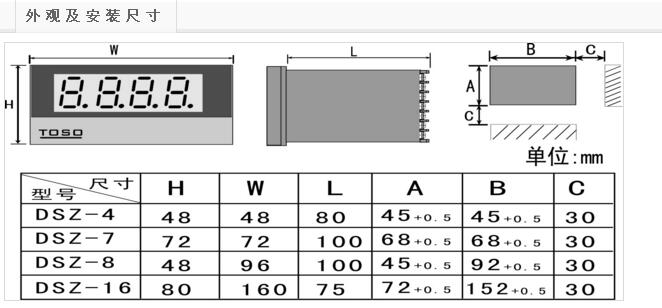

外型尺寸:
4:48X48
7:72X72
8:48X96
16:80X160
|
C:計數器代號
|
顯示位數:
4: 4位
6: 6位
|
設定段數:
0：無段設定
1: 1段設定
2: 2段設定
3: 3段設定
|
顯示排:
1: 1排顯示
2: 2排顯示
|
N: NPN信號輸入 P: PNP信號輸入 |
① 因?yàn)椴捎昧斯怆姼綦x措施，使得輸入輸出完全隔離，所以提高了抗干擾能力，并且保護了核心電路避免因接錯線（把AC220V接到信號輸入端）而燒壞集成電路（IC）。如果真接錯線，燒壞的只是輸入部分和輔助電源，顯示部分及單片機都不會損壞（屬于局部燒壞），維修成本較低。如果沒有光電隔離，則會燒壞所有IC及其它電路，產品的維修價值就不大。
② 有⒋種輸入方式：加計數；減計數；加減計數；相位差輸入，方便客戶配套傳感器（行程開關、接近開關、光電開關、旋轉編碼器、計米輪等）。
③ 有⒋種輸出方式：（R；N；C；F功能）方便與控制電路組合。
④ 繼電器、三極管輸出時間可設定（0-9.9秒）。
⑤ 計數的最高速度可設定（30Hz、300Hz、1000Hz、3000Hz、5000Hz）。根據現場環境及傳感參數可選擇不同的速率，是菜單上選擇，根據速率不同，程序內部作相應的抗干擾處理，提高產品的可靠性。
⑥ 因?yàn)椴捎昧说綦姡〝嚯姡┍Ｗo(hù)技術，所以不怕突然斷電而丟失現場數據。在突發斷電時是儀表把當時的數據存入E2PROM中，在恢復供電時，程序會把斷電前的數據重新顯示并送相關數據處理，保證了數據的真實可靠。
⑦ 采用SMT生產工藝和選用了高性能電子元件，以滿足工業產品的要求
技術參數
| 復位模式 | 手動按鍵 自動復位 外加復位信號 |
| 輸入信號 | 觸點輸入，集電極輸入，電壓輸入，傳感器輸入。 輸入電阻５KΩ低電平地０－２V,高電平４－３０Ｖ |
|
可配傳感器 |
行程開關 接近開關 光電開關 霍爾開關 旋轉編碼器 碼輪等 |
| 控制輸出 | 繼電器輸出２５０Ｖ ３Ａ 晶體管集電極閉路ＤＣ３０Ｖ max:100mA |
| 計數系數 | 六位：0.0001-999999 四位:0.001-9999 |
| 顯示范圍 | 六位：0-999999 四位：0-9999 |
| 電源電壓 | AC85～260V |
| 功耗 | ≤5VA |
| 輔助電源 | DC12V±10% 50mA max |
| 耐壓 | AC2000V 50/60Hz 1min （電源端子和信號輸入端子之間） |
| 絕緣電阻 | 100MΩ 1min ?。模?00V（電源端子和信號輸入端子之間） |
| 名稱 | 型號 | 輸出阻抗 | 測量精度 | 系數設定 |
| 單顯累計長度計 | DSZ-□M601□ | ≥5KΩ | ±1個脈沖 | 0.0001-999999 |
| DSZ-□M401□ | ≥5KΩ | ±1個脈沖 | 0.001-9999 | |
| 單段長度計 | DSZ-□M612□ | ≥5KΩ | ±1個脈沖 | 0.0001-999999 |
| DSZ-□M412□ | ≥5KΩ | ±1個脈沖 | 0.001-9999 | |
| 雙段長度計 | DSZ-□M622□ | ≥5KΩ | ±1個脈沖 | 0.0001-999999 |
| DSZ-□M422□ | ≥5KΩ | ±1個脈沖 | 0.001-9999 |
DSZ-4C601,DSZ-4C602,DSZ-4C611,DSZ-4C612,DSZ-4C621,DSZ-4C622,DSZ-4C631,DSZ-4C632,
DSZ-7C401,DSZ-7C402,DSZ-7C411,DSZ-7C412,DSZ-7C421,DSZ-7C422,DSZ-7C431,DSZ-7C432,
DSZ-7C601,DSZ-7C602,DSZ-7C611,DSZ-7C612,DSZ-7C621,DSZ-7C622,DSZ-7C631,DSZ-7C632,
DSZ-8C401,DSZ-8C402,DSZ-8C411,DSZ-8C412,DSZ-8C421,DSZ-8C422,DSZ-8C431,DSZ-8C432,
DSZ-8C601,DSZ-8C602,DSZ-8C611,DSZ-8C612,DSZ-8C621,DSZ-8C622,DSZ-8C631,DSZ-8C632,
DSZ-16C401,DSZ-16C402,DSZ-16C411,DSZ-16C412,DSZ-16C421,DSZ-16C422,DSZ-16C431,DSZ-16C432,
DSZ-16C601,DSZ-16C602,DSZ-16C611,DSZ-16C612,DSZ-16C621,DSZ-16C622,DSZ-16C631,DSZ-16C632,
