概述
QS型潛水泵由水泵、電機兩大部分組成，水泵位于電泵上部，為離心式結構。電動機位于電泵下部，為充水式三相異步電動機。充水式電動機定子繞組和鐵心直接浸在水中，冷卻效果好，不產生污染，從而突破了其他電泵工作時“O"形密封圈，機械密封件等滲水到電機腔內的弊端，大大提高了電泵的使用效率。
特點
1、QS型潛水泵是由電機、水泵組裝成一體、結構簡單、且安裝拆卸方便、安裝占地面積少、使用維護簡單、運轉安全可靠。
2、QS充水式潛水泵冷卻效果好、不產生污染、提高了水泵的使用效率。
3、QS型潛水泵由于結構特殊，使用時對水源不產生污染。
工作參數：
流量范圍：10-250 m3/h，揚程范圍：5 -121m，口徑范圍：φ30~φ150mm，溫度范圍：≤30℃
用途
QS65-18-5.5潛水泵廣泛使用于農田排灌、噴灌、井下提水、生活取水、工業及民用建筑的給排水系統，以及丘陵山區的引水，低洼地區的排水等場合。
范圍使用
QS型潛水泵在下列使用條件下應能連續正常工作：
1、QS型潛水泵使用前，先把放水螺栓松開，從注水口加入清水（自來水或一般干凈的湖水、河水）沖洗電機內腔銹水以延長水泵壽命，待清水從放水孔流出后，再把放水螺栓擰緊并輕輕搖動，把繞組中空氣排出，以保證電機內腔加滿清水然后把注水螺栓擰緊，檢查絕緣電阻不低于5兆歐。
2、QS型潛水泵不用時應把電機內部的水放掉，放在干燥通風的地方，下次使用仍按上述方法。（FP堵塞螺釘）。
3、工作介質為無腐蝕的清水，含砂量體積比不大于0.10％，PH值為6-8.5水溫不超過+40％℃
4、該電泵采用滑動軸承結構，使用必須垂直不得傾斜。
5、水充式潛水電泵潛水深度不超過5m。
型號意義
例如：QS20-40/2-4
QS-水充式潛水泵
20-流量(m3/h)
40-揚程
2-級數
4-功率

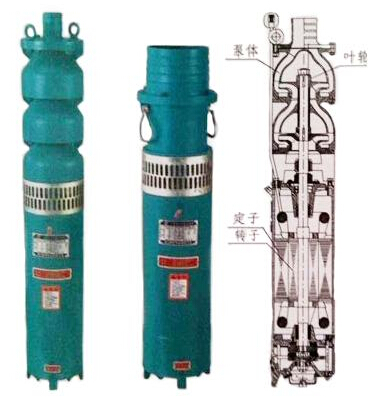

結構圖
性能參數
| 規格型號名稱 | 泵級數 | 流 量(m3/h) | 揚 程 | 出水口徑(寸) | 額定功率 (kw) |
| QS10-10-0.55 | 1 | 10 | 10 | 2 | 0.55 |
| QS15-7-0.55 | 1 | 15 | 7 | 2 | 0.55 |
| QS25-6-0.75 | 1 | 25 | 6 | 2.5 | 0.75 |
| QS10-13-0.75 | 1 | 10 | 13 | 2 | 0.75 |
| QS25-9-1.1 | 1 | 25 | 9 | 2.5 | 1.1 |
| QS40-6-1.1 | 1 | 40 | 6 | 3 | 1.1 |
| QS25-12-1.5 | 1 | 25 | 12 | 2.5 | 1.5 |
| QS40-8-1.5 | 1 | 40 | 8 | 3 | 1.5 |
| QS25-17-2.2 | 1 | 25 | 17 | 2.5 | 2.2 |
| QS15-26-2.2 | 1 | 15 | 26 | 2 | 2.2 |
| QS65-7-2.2 | 1 | 65 | 7 | 4 | 2.2 |
| QS10-32-2.2 | 1 | 10 | 32 | 2 | 2.2 |
| QS40-12-2.2 | 1 | 40 | 12 | 3 | 2.2 |
| QS20-20-2.2 | 1 | 20 | 20 | 2 | 2.2 |
| QS20-30/2-3 | 2 | 20 | 30 | 2.5 | 3 |
| QS32-20-3 | 1 | 32 | 20 | 3 | 3 |
| QS40-16-3 | 1 | 40 | 16 | 3 | 3 |
| QS65-10-3 | 1 | 65 | 10 | 4 | 3 |
| QS25-25-3 | 1 | 25 | 25 | 2.5 | 3 |
| QS15-34/2-3 | 2 | 15 | 34 | 2.5 | 3 |
| QS45-16-3 | 1 | 45 | 16 | 3 | 3 |
| QS100-6-3 | 1 | 100 | 6 | 4 | 3 |
| QS40-21-4 | 1 | 40 | 21 | 3 | 4 |
| QS30-30/2-4 | 2 | 30 | 30 | 3（2.5） | 4 |
| QS20-36/2-4 | 2 | 20 | 36 | 2.5 | 4 |
| QS25-34/2-4 | 2 | 25 | 34 | 2.5 | 4 |
| QS20-40/2-4 | 2 | 20 | 40 | 2.5 | 4 |
| QS20-45/3-4 | 3 | 20 | 40 | 2.5 | 4 |
| QS15-52/4-4 | 4 | 15 | 52 | 2（2.5） | 4 |
| QS100-9-4 | 1 | 100 | 9 | 4 | 4 |
| QS65-13-4 | 4 | 65 | 13 | 4 | 4 |
| QS40-30/2-5.5 | 2 | 40 | 30 | 3 | 5.5 |
| QS30-45/3-5.5 | 3 | 30 | 45 | 3 | 5.5 |
| QS20-54/3-5.5 | 3 | 20 | 54 | 2.5 | 5.5 |
| QS65-18-5.5 | 1 | 65 | 18 | 4 | 5.5 |
| QS60-20-5.5 | 1 | 60 | 20 | 4 | 5.5 |
| QS40-28-5.5 | 1 | 40 | 28 | 3 | 5.5 |
| QS45-25-5.5 | 1 | 45 | 25 | 4 | 5.5 |
| QS120-10-5.5 | 1 | 120 | 10 | 6 | 5.5 |
| QS220-5-5.5 | 1 | 220 | 5 | 6 | 5.5 |
| QS30-36/2-5.5 | 2 | 30 | 36 | 3 | 5.5 |
| QS25-44/2-5.5 | 2 | 25 | 44 | 3（2.5） | 5.5 |
| QS15-65/4-5.5 | 4 | 15 | 65 | 2 | 5.5 |
| QS50-24/2-5.5 | 1 | 50 | 24 | 4 | 5.5 |
| QS160-8-5.5 | 1 | 160 | 8 | 6 | 5.5 |
| QS25-40/2-5.5 | 2 | 25 | 40 | 2.5 | 5.5 |
| QS100-12-5.5 | 1 | 100 | 12 | 4 | 5.5 |
| QS30-54/3-7.5 | 3 | 30 | 54 | 3 | 7.5 |
| QS160-11-7.5 | 1 | 160 | 11 | 6 | 7.5 |
| QS30-54/3-7.5 | 3 | 30 | 48 | 3 | 7.5 |
| QS20-75/3-7.5 | 3 | 20 | 75 | 2.5 | 7.5 |
| QS40-40/2-7.5 | 2 | 40 | 40 | 3 | 7.5 |
| QS50-36/3-7.5 | 3 | 50 | 36 | 4（3） | 7.5 |
| QS65-25-7.5 | 1 | 65 | 25 | 4 | 7.5 |
| QS80-22-7.5 | 1 | 80 | 22 | 4 | 7.5 |
| QS80-22/2-7.5 | 2 | 80 | 22 | 4 | 7.5 |
| QS100-15-7.5 | 1 | 100 | 15 | 6 | 7.5 |
| QS120-18/2-7.5 | 2 | 120 | 18 | 6 | 7.5 |
| QS210-10-7.5 | 1 | 210 | 10 | 6 | 7.5 |
| QS250-8-7.5 | 1 | 250 | 8 | 6 | 7.5 |
