一、產品概述:
使用對象：液體、氣體和蒸氣
測量范圍：0-0.1kPa至0-40MPa
輸出信號：4~20mA DC
供電電源：12~45V DC，一般為24V DC
負載特性：與供電電源有關，負載阻抗RL與電源電壓VS關系式 為RL≤50(VS-12)
指 示 表： 指針式指示0~100%刻度、LCD液晶式顯示(0~100%線性)
防 爆： a. 隔爆型 dⅡBT4
b. 本質安全型 iaⅡCT6
量程和零點：外部連續可調
正負遷移：正負遷移后，其量程上下限不得超過量程極限
最大正遷移量：最小量程范圍的500%
最大負遷移量：最小量程范圍的600%
溫度范圍：放大器工作溫度范圍：-29~+93℃(LT型為:-25 ~+70℃)
灌充硅油的測量元件：-40~+104℃
法蘭式變送器灌充高溫硅油時：+15~+315℃，普通硅油：-40 ~+150℃
靜壓和過載壓力：4、10、25、32MPa
濕 度：相對濕度為0~100%
容積吸取量：＜0.16cm3
阻尼(階躍響應)：充硅油時，一般在0.2s到1.67s之間連續可調
啟動時間：2s，不需預熱
精確 度: ±0.2%，±0.5%，
死 區：無（≤0.1%）
穩定 性：六個月內不超過最大最程的基本誤差絕對值
溫度影響： 在最大量程下：零位誤差為±0．1％/55℃，總誤差（包括量程和零位誤差）±0．2％/55℃
在最小量程下：零位誤差為±0．1％/55℃，總誤差（包括量程和零位誤差）±0．1％/55℃
靜壓影響：最小±0。2％FS，最大±1％FS
振動影響：在任意軸向上，振動頻率為200HZ時，誤差為測量范圍上限的±0．05％／g
電源影響：小于輸出量程的0．005％／V
負載影響：電源如果穩定，則負載沒有影響
安裝位置影響：最大可產生0．24KPa的零點誤差，但可校正，對量程沒有影響
結構材料：
隔離膜片：316LSST，哈氏合金C，蒙乃爾，或鉭
排氣／排液閥： 316LSST，哈氏合金C，蒙乃爾
法蘭和接頭： 電鍍碳鋼，316LSST，哈氏合金C或蒙乃爾
接觸介質“O”形環：丁晴橡膠，氟橡膠
灌充 液：硅油或惰性油
螺 栓：電鍍碳鋼
電子殼體：低銅鋁合金

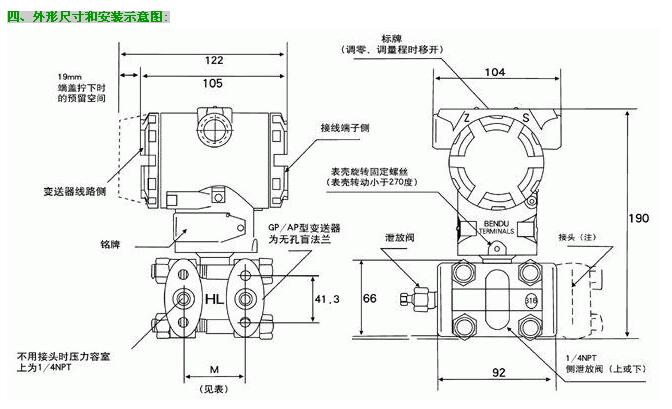

引壓連接件：在壓力容室上的連接法螺孔為1／4—18NPT，引壓接頭上的連接螺孔為1／2—14NPT，其中心距見各型號外型尺寸圖
信號線連接孔：G1／2
重 量：約5．4kg(不帶附件)
標準附件：所有型號出廠時都帶有法蘭接頭、排氣、排液閥及一份說明書。
三、產品選型:
|
HD3051
|
3051電容式壓力變送器
|
|||||||||
|
|
代碼
|
測量形式
|
||||||||
|
－G
|
表壓
|
|||||||||
|
－A
|
絕壓
|
|||||||||
|
－S
|
差壓
|
|||||||||
|
|
代碼
|
顯示方式
|
||||||||
|
1
|
不帶顯示
|
|||||||||
|
2
|
LCD數字顯示
|
|||||||||
|
3
|
LED數字顯示0-100%顯示
|
|||||||||
|
|
代碼
|
信號輸出方式
|
||||||||
|
S1
|
4-20mA二線制
|
|||||||||
|
S2
|
1-5V三線制
|
|||||||||
|
S3
|
4-20mA + 智能Hart協議通信
|
|||||||||
|
|
代碼
|
精度等級
|
||||||||
|
A
|
0.1%
|
|||||||||
|
B
|
0.25%
|
|||||||||
|
|
代碼
|
結構材料
|
||||||||
|
法蘭接頭, 排氣/排液閥, 隔離膜片, 灌充液體
|
||||||||||
|
J1
|
316不銹鋼, 316不銹鋼, 316不銹鋼, 硅油
|
|||||||||
|
J2
|
316不銹鋼, 316不銹鋼, 哈氏合金C, 硅油
|
|||||||||
|
J3
|
316不銹鋼, 316不銹鋼, 蒙乃爾, 硅油
|
|||||||||
|
J4
|
哈氏合金C, 哈氏合金C, 鉭, 硅油
|
|||||||||
|
|
代碼
|
電氣連接接頭
|
||||||||
|
L1
|
M20×1.5
|
|||||||||
|
L2
|
1/2NPT內螺紋
|
|||||||||
|
|
代碼
|
附加選項
|
||||||||
|
B
|
萬能安裝支架
|
|||||||||
|
D0
|
泄放閥在壓力室中部
|
|||||||||
|
D1
|
側面泄放閥在壓力室上部
|
|||||||||
|
D2
|
側面泄放閥在壓力室下部
|
|||||||||
|
C0
|
1/2〃錐管內螺紋接頭
|
|||||||||
|
C1
|
1/2〃引壓接頭及后部焊接引壓管φ14
|
|||||||||
|
C2
|
丁字形螺紋接頭M20X1.5
|
|||||||||
|
|
代碼
|
防爆類型
|
||||||||
|
D
|
防爆型EXdIICT5
|
|||||||||
|
I
|
本安型EXiaIICT6
|
|||||||||
|
|
代碼
|
測量范圍
|
||||||||
|
1
|
用戶指定
|
|||||||||
|
HD3051
|
G
|
1
|
S1
|
A
|
J1
|
L1
|
B
|
D
|
1
|
選型舉例
|
HD3051-G1S1A,HD3051-G1S1B,HD3051-G1S2A,HD3051-G1S2B,HD3051-G1S3A,HD3051-G1S3B,
HD3051-G2S1A,HD3051-G2S1B,HD3051-G2S2A,HD3051-G2S2B,HD3051-G2S3A,HD3051-G2S3B,
HD3051-G3S1A,HD3051-G3S1B,HD3051-G3S2A,HD3051-G3S2B,HD3051-G3S3A,HD3051-G3S3B,
HD3051-A1S1A,HD3051-A1S1B,HD3051-A1S2A,HD3051-A1S2B,HD3051-A1S3A,HD3051-A1S3B,
HD3051-A2S1A,HD3051-A2S1B,HD3051-A2S2A,HD3051-A2S2B,HD3051-A2S3A,HD3051-A2S3B,
HD3051-A3S1A,HD3051-A3S1B,HD3051-A3S2A,HD3051-A3S2B,HD3051-A3S3A,HD3051-A3S3B,
HD3051-S1S1A,HD3051-S1S1B,HD3051-S1S2A,HD3051-S1S2B,HD3051-S1S3A,HD3051-S1S3B,
HD3051-S2S1A,HD3051-S2S1B,HD3051-S2S2A,HD3051-S2S2B,HD3051-S2S3A,HD3051-S2S3B,
HD3051-S3S1A,HD3051-S3S1B,HD3051-S3S2A,HD3051-S3S2B,HD3051-S3S3A,HD3051-S3S3B,
|
|
|
|
|
|
|
|
