SWP-LED,SWP-MD8,SWP-MS8多路巡檢控制儀
1.產品簡介：
SWP-LED系列多路巡檢控制儀用于工業控制系統多測量點的巡回檢測、顯示和報警。
2.產品參數:

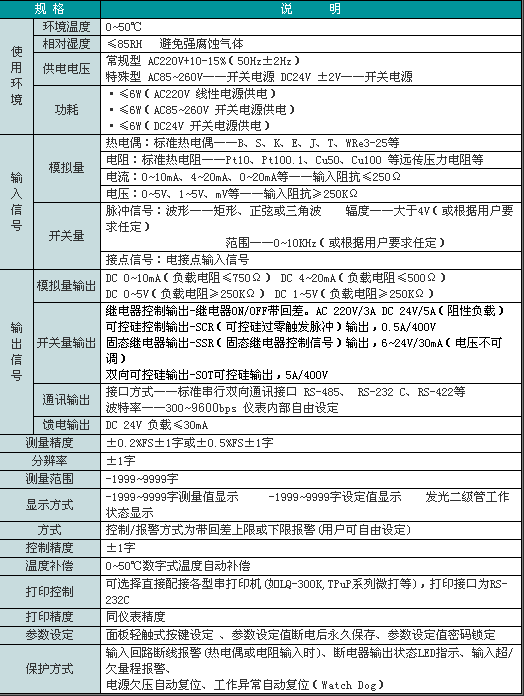

技術參數
型譜表
|
型 號
|
代 碼
|
說 明
|
|||||||||
|
SWP-M
|
□
|
□
|
□□
|
-□
|
□
|
-□□
|
-□
|
□
|
-□
|
-□
|
智能多路巡檢控制儀
|
|
外形特征
|
D
S
|
橫式顯示儀表
豎式顯示儀表
|
|||||||||
|
外形尺寸
|
8
|
160×80mm（橫式）,80×160mm（豎式）
|
|||||||||
|
控制作用
|
□□
|
參見 “控制作用”
|
|||||||||
|
通訊方式
|
□
|
參見 “通訊方式”
|
|||||||||
|
輸出方式
|
□
|
參見 “控制輸出方式”
|
|||||||||
|
輸入類型
|
□□
|
參見 “輸入類型”*1
|
|||||||||
|
第一報警方式
|
□
|
參見 “報警方式”
|
|||||||||
|
第二報警方式
|
□
|
參見 “報警方式”
|
|||||||||
|
報警記憶
|
K
|
帶報警記憶功能*2
不帶報警記憶功能
|
|||||||||
|
供電方式
|
W
T
|
DC24V供電
AC85-260V供電（開關電源）
AC220V供電(線性電源, 可省略)
|
|||||||||
★特殊型號或要求的，請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明。
★控制作用：
|
代碼
|
06
|
07
|
08
|
09
|
14
|
|
控制作用
|
八路巡檢
測量顯示
|
八路巡檢統一
控制/報警輸出
|
八路巡檢分別
控制/報警輸出
|
十六路巡檢
測量顯示
|
十六路巡檢統一
控制/報警輸出
|
★通訊方式：
|
代 碼
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊規格
|
★通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。
選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。
★控制輸出方式：
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
輸出方式
|
無輸出
|
繼電器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
SOT輸出
|
SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出
★ 輸入類型：
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~99999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊規格
|
用戶待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA開方
|
-1999~99999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~99999 d
|
20
|
0~10mA開方
|
-1999~99999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~99999 d
|
21
|
1~5V開方
|
-1999~99999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~99999 d
|
22
|
0~5V開方
|
-1999~99999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~99999 d
|
23
|
可切換輸入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~99999 d
|
*1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請?jiān)谟嗀洉r(shí)詳細注明各通道的輸入信號類型。
*2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送控制輸出。統一控制/報警輸出儀表分以下兩種報警方式（無特殊說明提供不帶報警記憶的儀表）。
a.不帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。
b.帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有通道均無報警方停止輸出。
c.分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警，報警輸出互相獨立?；蚋鳒y(cè)量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報警輸出，當輸入通道＞8、≤16時，可選擇上限或下限/路報警輸出。
★報警方式：
|
代碼
|
N
|
H
|
L
|
|
報警方式
|
無位式控制或報警（可省略）
|
位式上限控制或上限報警
|
位式下限控制或下限報警
|
