SWP-LED,SWP-D421,SWP-D423,SWP-D821,SWP-D823雙回路數字/光柱顯示控制儀
SWP-S721,SWP-S723,SWP-S921,SWP-S923,SWP-821,SWP-823
1.產品簡介：
SWP-LED系列雙回路數字/光柱顯示控制儀采用微處理器進行控制運算。該儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀。
2.產品參數:

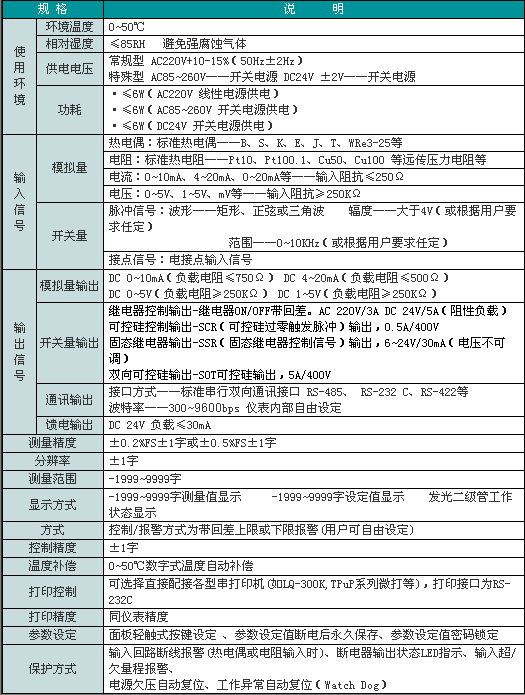

技術參數
型譜表
★SWP-LED系列數字顯示控制儀型譜表
|
型 號
|
代 碼
|
說 明
|
|||||||||||||
|
SWP-
|
□
|
□
|
□□
|
-□
|
□
|
□
|
-□□
|
/□□
|
□
|
-□
|
/□
|
□
|
-□
|
-□
|
|
|
外形特征
|
D
S
|
橫式顯示儀表
豎式顯示儀表
|
|||||||||||||
|
外形尺寸
|
4
8
7
9
|
96×48mm（橫），48×96mm（豎）
160×80mm（橫）,80×160mm（豎）
72×72mm 不能全可切
96×96mm
|
|||||||||||||
|
控制作用
|
21
23
|
測量顯示
三位式控制
|
|||||||||||||
|
通訊方式
|
□
|
參見 “通訊方式”
|
|||||||||||||
|
第一路
輸出方式
|
□
|
參見 “輸出方式”
|
|||||||||||||
|
第一路
輸出方式
|
□
|
參見 “變送輸出方式”
|
|||||||||||||
|
第一路
輸入類型
|
□□
|
參見 “輸入類型”
|
|||||||||||||
|
第二路
輸入類型
|
□□
|
參見 “輸入類型”
|
|||||||||||||
|
第一路
第一報警方式
|
N
H
L
|
無報警（可省略）
位式上限控制/報警
位式下限控制/報警
|
|||||||||||||
|
第一路
第二報警方式
|
N
H
L
|
無報警（可省略）
位式上限控制/報警
位式下限控制/報警
|
|||||||||||||
|
第二路
第一報警方式
|
N
H
L
|
無報警（可省略）
位式上限控制/報警
位式下限控制/報警
|
|||||||||||||
|
第二路
第二報警方式
|
N
H
L
|
無報警（可省略）
位式上限控制/報警
位式下限控制/報警
|
|||||||||||||
|
饋電輸出
|
P
2P
|
DC24V饋電輸出
2路DC24V饋電輸出
|
|||||||||||||
|
供電方式
|
W
T
|
DC24V供電
AC85-260V供電（開關電源）
AC220V供電(線性電源, 可省略)
|
|||||||||||||
★SWP-LED系列光柱測量顯示控制儀型譜表
|
型 號
|
代 碼
|
說 明
|
|||||||||||||
|
SWP-
|
T□
|
□□
|
-□
|
□
|
□
|
-□□
|
/□□
|
-□
|
□
|
/□
|
□
|
-□
|
-□
|
-□
|
|
|
外形尺寸
|
8
|
160×80mm（橫式）,80×160mm（豎式）
|
|||||||||||||
|
控制作用
|
21
23
|
測量顯示
三位式控制
|
|||||||||||||
|
通訊方式
|
□
|
參見 “通訊方式”
|
|||||||||||||
|
第一路
輸出方式
|
□
|
參見 “輸出方式”
|
|||||||||||||
|
第二路
輸出方式
|
□
|
參見 “變送輸出方式”
|
|||||||||||||
|
第一路
輸入類型
|
□□
|
參見 “輸入類型”
|
|||||||||||||
|
第二路
輸入類型
|
□□
|
參見 “輸入類型”
|
|||||||||||||
|
第一路
第一報警方式
|
N
H
L
|
無報警（可省略）
位式上限控制/報警
位式下限控制/報警
|
|||||||||||||
|
第一路
第二報警方式
|
N
H
L
|
無報警（可省略）
位式上限控制/報警
位式下限控制/報警
|
|||||||||||||
|
第二路
第一報警方式
|
N
H
L
|
無報警（可省略）
位式上限控制/報警
位式下限控制/報警
|
|||||||||||||
|
第二路
第二報警方式
|
N
H
L
|
無報警（可省略）
位式上限控制/報警
位式下限控制/報警
|
|||||||||||||
|
饋電輸出
|
P
2P
|
DC24V饋電輸出
2路DC24V饋電輸出
|
|||||||||||||
|
供電方式
|
W
T
|
DC24V供電
AC85-260V供電（開關電源）
AC220V供電(線性電源, 可省略)
|
|||||||||||||
|
外形特征
|
X
|
橫式顯示儀表
豎式顯示儀表
|
|||||||||||||
★通訊方式：
|
代 碼
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊規格
|
★通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。
選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。
★變送輸出方式：
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊規格
|
★ 輸入類型：
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320℃
|
17
|
30~350Ω
|
-1999~99999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊規格
|
用戶待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA開方
|
-1999~99999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~99999 d
|
20
|
0~10mA開方
|
-1999~99999 d
|
|
05
|
T
|
-199.9~320℃
|
13
|
0~10mA
|
-1999~99999 d
|
21
|
1~5V開方
|
-1999~99999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~99999 d
|
22
|
0~5V開方
|
-1999~99999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~99999 d
|
23
|
全可切換輸入
|
詳見下表
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~99999 d
|
★ 注：切換輸入只需設定儀表二級參數，詳細情況見“使用說明書”，可切換輸入類型如下：
|
代碼
|
輸入類型
|
序號
|
輸入類型
|
代碼
|
輸入類型
|
序號
|
輸入類型
|
序號
|
輸入類型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1~5V
|
18
|
1~5V開方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0~5V
|
19
|
0~5V開方
|
|
03
|
K
|
07
|
WRe3~25
|
12
|
4~20mA
|
16
|
4~20mA開方
|
||
|
04
|
E
|
08
|
Pt100
|
13
|
0~10mA
|
17
|
0~10mA開方
|
★注：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
SWP-D721,SWP-D723,SWP-D921,SWP-D923,SWP-S421,SWP-S423,SWP-S821,SWP-S823SWP-S721,SWP-S723,SWP-S921,SWP-S923,SWP-821,SWP-823
