SWP-GFM，SWP-GFM8,SWP-GFM9多路巡檢控制儀
1.產品簡介：
用于工業控制系統多測量點的巡回檢測、顯示和報警。16通道全隔離輸入，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。

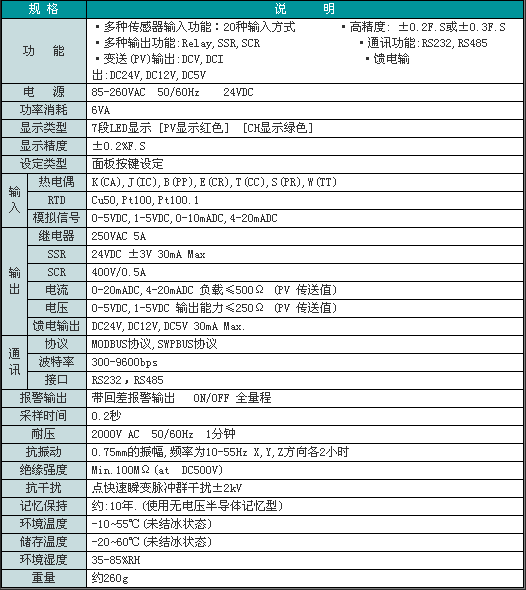

2.產品參數:
技術參數
型普表
|
型 號
|
代 碼
|
說 明
|
||||||||
|
SWP-GFM
|
□
|
-□□
|
-□
|
□
|
-□□
|
-□
|
□
|
-□
|
-□
|
SWP-GFM系列多路巡檢控制儀
|
|
外形尺寸
|
8
9
|
160×80×140mm,80×160×140mm
96×96×140mm （長×寬×深）
|
||||||||
|
控制作用
|
-□□
|
參見 “控制作用”
|
||||||||
|
通訊方式
|
-□
|
參見 “通訊方式”
|
||||||||
|
輸出方式
|
□
|
參見 “控制輸出方式”*2
|
||||||||
|
輸入類型
|
-□□
|
參見“輸入類型”*1
|
||||||||
|
第一報警方式
|
-□
|
參見“報警方式”*2
|
||||||||
|
第二報警方式
|
□
|
參見“報警方式”
|
||||||||
|
供電方式
|
-W
-T
|
DC24V供電
AC85~260V供電（開關電源）
|
||||||||
|
外形特征
|
-S
|
豎式顯示儀表
|
||||||||
*1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請在訂貨時詳細注明各通道的輸入信號類型。
*2：統一控制/報警輸出：即儀表所有通道共用一個（或多個）報警輸出繼電器，或所有通道共用一組變送控制輸出。統一控制/報警輸出儀表分以下兩種報警方式。
a.不帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。
b.帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有通道均無報警方停止輸出。
c.分別控制/報警輸出：即儀表各測量通道均有一個（或多個）報警繼電器輸出報警，報警輸出互相獨立。或各測量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報警輸出，當輸入通道＞8、≤16時，可選擇上限或下限/路報警輸出。
※：備注：默認是橫式顯示儀表
★控制作用：
|
代碼
|
06
|
07
|
08
|
09
|
14
|
|
控制作用
|
八路巡檢
測量顯示
|
八路巡檢統一
控制/報警輸出
|
八路巡檢分別
控制/報警輸出
|
十六路巡檢
測量顯示
|
十六路巡檢統一
控制/報警輸出
|
★通訊方式：
|
代碼
|
0
|
2
|
3
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-485
|
特殊規格
|
★控制輸出方式：
|
代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
|
輸出方式
|
無輸出
|
繼電器
|
4~20mA
|
0~10mA, ,
|
1~5V
|
0~5V
|
★輸入類型：
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊規格
|
用戶待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA開方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA開方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V開方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V開方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
可切換輸入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
★報警方式：
|
代碼
|
N
|
H
|
L
|
|
報警方式
|
無位式控制或報警（可省略）
|
位式上限控制或上限報警
|
位式下限控制或下限報警
|
