     MIK-504E,熱電阻溫變隔離器

產品簡介

     MIK-504E熱電阻溫變隔離器 接收現場的3線制Pt100、Cu50、Cu100、Pt50或其他類型的熱電阻信號,經過線性化處理,變換成與溫度成線性的電壓或電流信號輸出??蛇x1入1出、1入2出。可在線設置分度號和溫度范圍。

技術參數

工作電源:24VDC±10%

 功 耗:≤1.0W(1入1出)

≤1.5W(1入2出)

<, /, SPAN> 輸入信號:Cu50、Pt100、Cu100、Pt50

 激勵電流:≤0.2mA

 引線電阻:≤20Ω/線

 輸出信號:直流電流或電壓信號

 輸出負載:電流輸出,0~350Ω

電壓輸出,≥10kΩ

 轉換精度:±0.2%F.S(R>40Ω)

±0.4%F.S(40Ω≥R≥20Ω)

 溫度漂移:±100ppm/℃

 絕緣強度:輸入/輸出,≥2000VAC(1min)

輸入/電源,≥2000VAC(1min)

輸出/電源,≥1000VAC(1min)

 絕緣電阻:輸入/輸出/電源,≥100MΩ(500VDC)

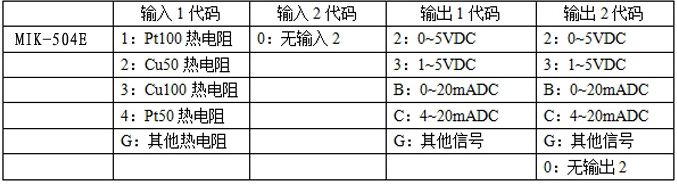

產品選型

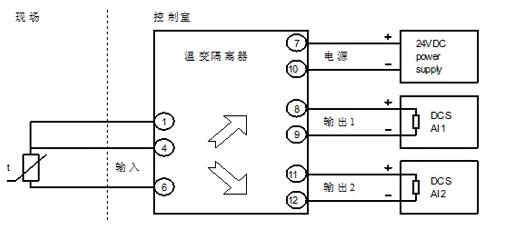

應用連接圖

備注:隔離器到熱電阻之間的連線必須使用同種導線且長度一致,導線電阻值不一致將增大測量誤差,1入1出型號,11、12腳懸空不接。
