WHA-16DE-A420-V1,WHA-16DE-A60-V3,WHA-16DE-A75-V10-R-AD,WHA-16DE,直流電能表

WHA-16DE智能直流電能表專為光伏系統、移動電信基站、直流屏等的電力監控而設計，它可以同時測量直流電路上的電流、電壓、功率、電能。它們可選配RS485/RS232通信接口，通過標準的Modbus-RTU協議，可與各種組態系統兼容，從而把前端采集到的直流電參量實時傳送給系統數據中心。

WHA-16DE智能直流電能表是一款集數據采集和控制功能于一身的，具備數據分析和傳輸功能的高性能數字智能電力儀表；可以代替?zhèn)鹘y(tǒng)直流系統中的直流電流表、直流電壓表、直流電能表、繼電器、變送器等。

WHA-16DE直流電能表的應用領域

■ 太陽能光伏發電系統

■ 通信機房配電

■ 直流電能能源管理系統

■ 工業直流控制系統

■ 冶金工業、電鍍工業、電解工業

■ 風力發電系統

■ 直流勵磁系統

WHA-16DE直流電能表的功能介紹

■  測量并顯示直流電流、電壓、功率、正反向電能，雙排兩組數碼管顯示，小數點位置和量程范圍按需設置；

■  可增選RS485或RS232接口，Modbus-RTU通訊協議，設備地址、波特率、校驗位可通過前面板按鍵任意設置；

■  分流器電流值可設置，WHA-16DE可用于不同電流等級的直流系統；

■  輔助電源可選配DC12V,DC24,DC48或AC/DC220V；

■  可增選兩組繼電器報警輸出和一路模擬量變送輸出，報警及變送參數可設置；

■  8位電能累計顯示；

■  體積輕巧 外型美觀 安裝方便 抗干擾能力強。

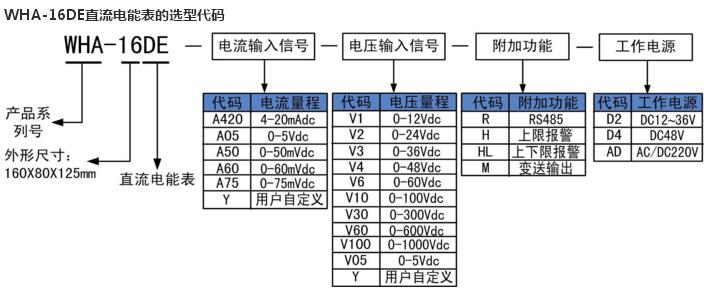

常用選型實例

型號：WHA-16DE-A75-V10-R-AD

輸入：0~100Adc/0~75mVdc，0-100Vdc

顯示：0.00~99999999KWh

輸出：RS485

工作電源：AC/DC85~265V

描述：此產品為0~100Adc直流電流信號經過分流器轉換成0~75mVdc信號作為直流電流信號輸入，0-100Vdc直流電壓信號直接輸入，8位LED切換顯示實時功率和正反向電能值，4位LED切換顯示實時電流值和電壓值，RS485通訊輸出，Modbus-RTU協議;輔助電源為AC/DC85~265V。

WHA-16DE-A420-V1,WHA-16DE-A420-V2,WHA-16DE-A420-V3,WHA-16DE-A420-V4,WHA-16DE-A420-V6,WHA-16DE-A420-V10,WHA-16DE-A420-V30,WHA-16DE-A420-V60,WHA-16DE-A420-V100,WHA-16DE-A420-V05,WHA-16DE-A420-Y,
WHA-16DE-A05-V1,WHA-16DE-A05-V2,WHA-16DE-A05-V3,WHA-16DE-A05-V4,WHA-16DE-A05-V6,WHA-16DE-A05-V10,WHA-16DE-A05-V30,WHA-16DE-A05-V60,WHA-16DE-A05-V100,WHA-16DE-A05-V05,WHA-16DE-A05-Y,
WHA-16DE-A50-V1,WHA-16DE-A50-V2,WHA-16DE-A50-V3,WHA-16DE-A50-V4,WHA-16DE-A50-V6,WHA-16DE-A50-V10,WHA-16DE-A50-V30,WHA-16DE-A50-V60,WHA-16DE-A50-V100,WHA-16DE-A50-V05,WHA-16DE-A50-Y,
WHA-16DE-A60-V1,WHA-16DE-A60-V2,WHA-16DE-A60-V3,WHA-16DE-A60-V4,WHA-16DE-A60-V6,WHA-16DE-A60-V10,WHA-16DE-A60-V30,WHA-16DE-A60-V60,WHA-16DE-A60-V100,WHA-16DE-A60-V05,WHA-16DE-A60-Y,
WHA-16DE-A75-V1,WHA-16DE-A75-V2,WHA-16DE-A75-V3,WHA-16DE-A75-V4,WHA-16DE-A75-V6,WHA-16DE-A75-V10,WHA-16DE-A75-V30,WHA-16DE-A75-V60,WHA-16DE-A75-V100,WHA-16DE-A75-V05,WHA-16DE-A75-Y,
WHA-16DE-Y-V1,WHA-16DE-Y-V2,WHA-16DE-Y-V3,WHA-16DE-Y-V4,WHA-16DE-Y-V6,WHA-16DE-Y-V10,WHA-16DE-Y-V30,WHA-16DE-Y-V60,WHA-16DE-Y-V100,WHA-16DE-Y-V05,WHA-16DE-Y-Y,
