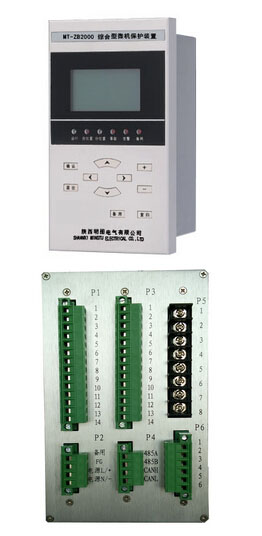

MT-ZB2000 綜保、綜合型微機保護裝置

MT-ZB2000 綜保、綜合型微機保護裝置

一、特 點：

   MT-ZB2000綜合型微機保護適用于35KV及以下電壓等級不接地系統，電阻接地系統或經消弧線圈接地系統中?？勺鳛榫€路的進線保護和出線保護或廠（站）用變壓器的綜合保護。可安裝于環網柜，中置柜或箱變中。

二、功能配置：

1）無時限過流保護（速斷）

2）兩段式定時限過流保護（過流I段，過流II段）

3）過負荷告警

4）反時限過負荷保護

5）零序過流保護

6）過壓保護

7）失壓保護

8)零序過壓保護

9)反時限零序過流保護

10)定時限過負荷保護

11)PT斷線監視

12)控制回路斷線監視

13)非電量保護

14)控制回路帶交直流通用的防跳功能

三、測控功能：

1）12路遙信開入采集、裝置遙信變位、事故遙信。

2）斷路器遙控分合及信號節點出口。

3）IA、IB、IC、UA、UB、UC、UAB、UBC、UCA、UO、IO、P、Q、F、COSφ等模擬量。保護裝置中實時數據顯示部分，用戶可以根據實際需要在定值參數中自行設置顯示一次值或二次值。

4）保護事件順序記錄（SOE）等。

四、技術指標：

1. 速斷，定時限過流，過負荷告警，反時限過負荷。

   電流定值：0.1In-20In            時間定值：0S-60S

   定值誤差：＜3%                  時間誤差：不超過35ms

2. 零序過流

   電流定值：0.1In-1.2In           時間定值：0S-60S

   定值誤差：＜3%                  時間誤差：不超過35ms

3. 過壓保護、失壓保護、零序過壓保護

   電壓定值：0.5V-120V             時間定值：0S-60S

   定值誤差：＜5%                  時間誤差：不超過35ms

4. 反時限零序過流保護

   電流定值：0.1In-1.2In           時間定值：0S-60S

   定值誤差：＜3%                  時間誤差：不超過35ms

5. 交流額定電流：5A或1A(訂貨時注明)

      電流測量精度：0.5級

   交流額定電壓：57.7V或100V(訂貨時注明)

      電壓測量精度：0.5級

   工作頻率：50HZ

   保護動作出口時間：1.5倍定值保護動作時間不大于35ms

   工作電源：AC/DC85-265V

   開出節點：持續接通220V,5A電流（純阻性負載）

   開入電源：內部24V或外部DC220V(訂貨時注明)

五：產品功能：

1、測控功能

• 遙測量：電壓、電流、有功功率、無功功率、功率因數、電網頻率等，可通過設置顯示一次值或二次值。

• 遙信量：裝置有10路遙信開入量。

• 事件記錄：裝置可記錄64個包括開入量變位、裝置自檢、保護動作等事件、掉電不丟失。

• 遙控：裝置可通過遠程后臺進行遙控分合閘及保護定值遠方召喚和修改。

2、保護功能

•  無時限過流保護

•  兩段式定時限過流保護        PT斷線監視

•  過負荷保護                  過壓保護

•  反時限過負荷保護            失壓保護

•  零序過流保護                控制回路斷線

•  零序過壓保護            非電量保護（重瓦斯跳閘、超溫跳閘、高溫告警）

3、通信功能

•   可選擇經磁隔離的高速標準RS485接口或經磁隔離的高速標準CAN2.0B接口（兩者二選一，訂貨時說明）。

•   RS485接口通信規約為IEC60870-103通信協議。

•   CAN2.0B接口通信規約為IEC60870-104協議。

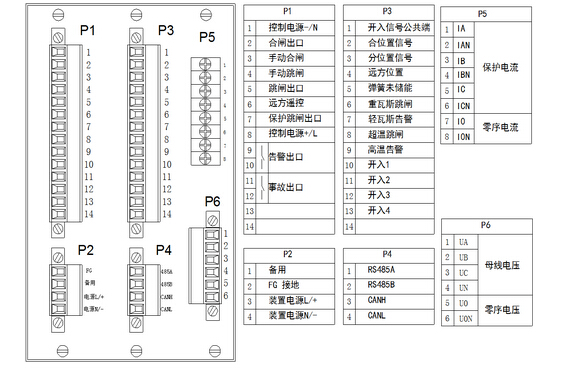

四、產品端子定義圖：
