詳細說明

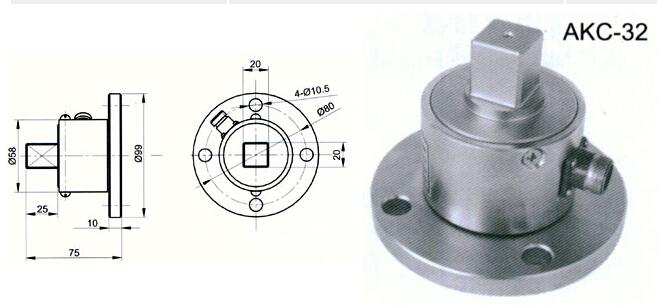

AKC-32-20Nm,AKC-32-50Nm,AKC-32-100Nm,AKC-32-200Nm,AKC-32-300Nm,AKC-32-500Nm,AKC-32,靜態扭矩傳感器
· 電阻應變式原理，精度高，性能穩定可靠，中低量程扭矩測量，安裝使用方便。
· 靜態扭矩測量。一端為外四方鍵連接，一端為法蘭盤連接。
|
主 要 技 術 指 標
|
||||
|
測量范圍
|
AKC-32 | 0～20,50,100,200,300,500 | Nm | |
| 輸出靈敏度 | 1.0～2.0 | mV/V | ||
| 直線度L | ±0.1; ±0.3; ±0.5 | %F.S | ||
| 滯后H | ±0.1; ±0.3; ±0.5 | %F.S | ||
| 重復性R | ±0.1; ±0.3; ±0.5 | %F.S | ||
| 工作溫度 | -35～+80 | ℃ | ||
| 溫度補償范圍 | 室溫～+60 | ℃ | ||
| 零點溫度影響 | ±0.1 | %F.S/10 ℃ | ||
| 激勵電壓 | 12 | VDC | ||
| 絕緣電阻 | 2000 | MΩ/100VDC | ||
| 輸入電阻 | 700±10/350±10 | Ω | ||
| 輸出電阻 | 700±5/350±5 | Ω | ||
| 零點輸出 | 0～±1 | %F.S | ||
| 安全過負荷率 | 120 | %F.S | ||
| 出廠標準線長 | 1.8 | m | ||
|
電 氣 連 接 方 式
|
||
|
連接方式
|
插頭座號
|
導線顏色
|
| 輸入（電源）正端 |
1
|
紅
|
| 輸出信號正端 |
2
|
綠
|
| 輸出信號負端 |
3
|
白
|
| 輸入（電源）負端 |
4
|
黑
|
| 若插頭座號、導線顏色發生顏色變化時，請以傳感器檢定合格證書為準。 | ||
