詳細說明
JWB/P130/01,JWB/Pa1a3a0/01,JWB/Pk241Z/02,JWB,一體化溫度變送器
| 技術參數 | |
|---|---|
| 輸 出 | 二線制 4～20mA |
| 供 電 | DC 24V（12V～36V） |
| 精 度 | A級 0.2% B級 0.5% |
| 負 載 | ≥ 650Ω（24V） |
| 輸出保護 | 傳感器開路時輸出≤25mA，傳感器短路時輸出≤3.8mA |
| 量 程 | 根據使用需求選擇并定義。 |
| 安裝形式 | 根據使用需求選擇并定義。 |
| 功能結構 | 根據使用需求選擇并定義。 |
| 保護管長度 | 根據使用需求選擇并定義。 |

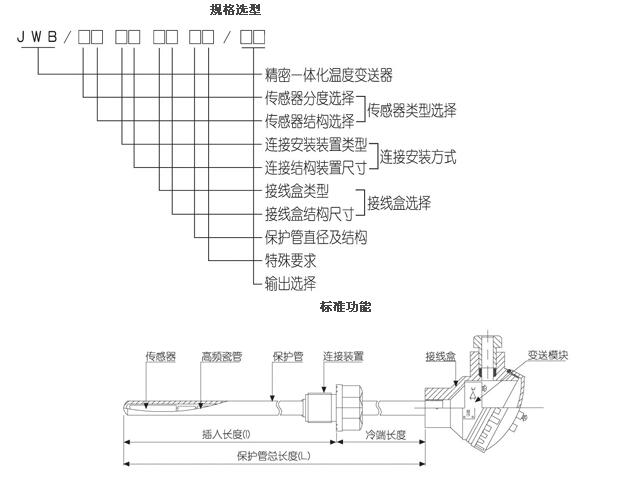

1、基本結構:傳感器＋（連接裝置＋接線盒＋保護管）＋變送模塊
2、長度表示方法：L＝保護管總長×插入長度（單位：mm,密封面以下為插入長度）
3、冷端長度的確定：由于確定了保護管的總長度和插入長度，也就確定了保護管非插入部分的長度，即冷端長度。冷端長度標準為150mm；低于125℃的溫度測量，看溫度對冷端影響情況可以適當加長，如250mm或者300mm。
4、冷端長度的用途：
a、變送模塊的工作溫度為－10～75℃，通過冷端長度使溫度場到接線盒之間的傳導和輻射溫度降低，保護了變送模塊的電路。
b、如果采用熱電偶傳感器就必須要有冷端長度。
c、保護接線端和線纜。
