KYEXB-51,KYEXB-52,KYEXB-511,KYEXB-5D11,KYEXB-5,操作端安全柵

輸入信號：    無源觸點
輸出信號：    無源觸點（＜35mA）
供電電源：    24V DC
外形尺寸：    114mm×99mm×22.5mm（長×高×厚）

產品概述
      將來自安全區的電源通過開關控制或邏輯電平信號控制，來驅動危險區的本安小功率設備，它適用于驅動如電磁閥、聲光報警器等本安設備。

 產品特點

      ◆ 輸入故障狀態指示
      ◆ 22.5mm厚度，便于密集安裝
      ◆ 標準DIN35mm導軌安裝

技術參數
      ◆ 無源輸入信號：繼電器觸點或純機械開關
      ◆ 邏輯電平信號：邏輯電平≥4V時，表示“開”，向現場設備供電
                       邏輯電平≤1V時，表示“關”，停止向現場設備供電
      ◆ 輸出信號：
              輸出最大電壓：26V
              輸出最小電壓：12V
              輸出電流：35mA（45mA）
      ◆ 危險區信號輸出等效電路：
      ◆ 危險區信號輸出特性圖：
      ◆ 介電強度： ≥1500V AC（輸入/輸出/電源之間，漏電流1mA，測試時間1min）
      ◆ 電磁兼容： 符合IEC61000-4-4：1995中第三類工業現場對抗電磁干擾的要求
      ◆ 供電電源：20～30V DC （直流）
      ◆ 功    耗：1.1W
      ◆ 工作溫度： -20～+60℃
國家儀器儀表電氣產品質量檢驗中心（CQSTI）認證參數：
     （1、2間），（4、5端子間）：Um=250VAC/DC，
35mA輸出：Uo=28.4V，Io=88mA，Po=624mW
      ⅡC：Co=0.055uF，Lo=3.2mH
      ⅡB：Co=0.44uF，Lo=10.0mH
      ⅡA：Co=1.45uF，Lo=20.0mH
45mA輸出：Uo=28.4V，Io=127mA，Po=902mW
      ⅡB：Co=0.44uF，Lo=6.1mH
      ⅡA：Co=1.45uF，Lo=16.2mH

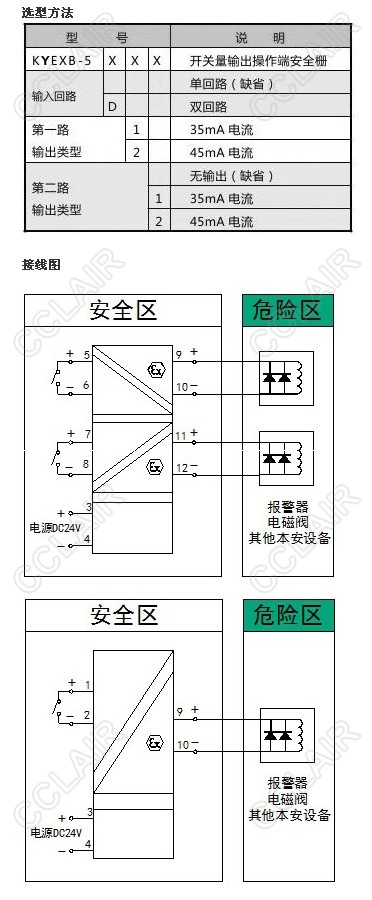

安全區輸入信號
      ◆ 無源開關接點或有源信號

危險區輸出信號
      ◆ 電壓信號
