DIN11 IAP-V1-P1-F1,DIN11 IAP-V7-P1-F4,,電壓/電流轉頻率信號隔離變送器/隔離器

點擊圖片查看原圖

型號: DIN11 IAP-V1-P1-F1,DIN11 IAP-V7-P1-F4,,電壓/電流轉頻率
PDF下載: 如需產品詳細說明請與銷售客服聯系
瀏覽次數: 1482
詢價

公司基本資料信息
詳細說明
 DIN11 IAP-V1-P1-F1,DIN11 IAP-V7-P1-F4,,電壓/電流轉頻率信號隔離變送器/隔離器 精度等級:0.1級、0.2級。產品出廠前已檢驗校正,用戶可以直接使用
輸  入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
輸出信號:0-5KHz/0-10KHz/1-5KHz 等標準信號
輔助電源:5V、9V、12V、15V或24V直流單電源供電
全量程范圍內極高的線性度(非線性度<0.1%)
隔離耐壓:2500VDC(1mA,60S),輸入/輸出/電源 三隔離
工業級溫度范圍: - 45 ~ + 85 ℃
安裝方式:DIN35導軌安裝
外形尺寸:79x106.7x25mm
應用:
模擬信號數據隔離、采集和變換
4-20mA轉0-5KHz信號隔離傳輸
工業現場信號隔離及變換
信號長線無失真?zhèn)鬏?/span>
儀器儀表信號收發
電力監控、醫療設備隔離
電壓或電流等模擬信號轉頻率信號
PLC頻率計采集模擬信號
非電量信號變送
概述:
電壓或電流信號轉頻率信號隔離變送器產品主要用于0-5V/0-10V/1-5V, 0-10mA/0-20mA /4-20mA等模擬信號的隔離變送,輸出一個標準的頻率信號,供PLC或其他設備檢測,或者通過光纖遠傳。該變送器采用工業級標準生產,質量可靠,轉換精度高。輸入、輸出和輔助電源之間是完全隔離(三隔離),可以承受2500VDC的隔離耐壓。產品采用DIN35國際標準導軌安裝方式,體積小、精度高,性能穩定、性價比高,可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。

DIN11系列電壓或電流信號轉頻率信號隔離變送器使用非常方便,僅需按接線圖接好線,即可實現電壓信號或電流信號隔離轉換成標準頻率信號。

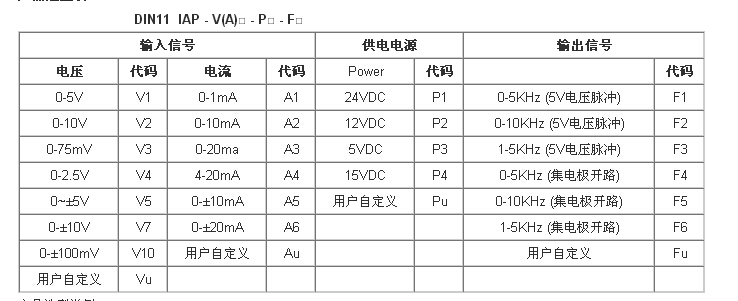

產品選型舉例:
例 1:輸入:0-5V     輔助電源:24V  輸出:0-5KHz (5V電壓脈沖)  型號:DIN11 IAP-V1-P1-F1
例 2:輸入:0-±10V   輔助電源:24V  輸出:0-5KHz (集電極開路)   型號:DIN11 IAP-V7-P1-F4
例 3:輸入:4-20mA   輔助電源:12V  輸出:1-5KHz (5V電壓脈沖)  型號:DIN11 IAP-A4-P2-F1
例 4:輸入:0-75mV   輔助電源:15V  輸出:0-10KHz (5V電壓脈沖)  型號:DIN11 IAP-V3-P4-F2
通用參數:
精   度  ------- 0.1%  ,  0.2%
輸入阻抗 ------- 電壓輸入:≥ 200K
                 電流輸入:100Ω
負載能力 ------- 5V電壓脈沖輸出:≥ 1 kΩ
集電極開路輸出:≤ 50mA(5 ~ 30VDC)
響應時間 ------- ≤10mS
輔助電源 ------- DC5V、9V、12V、15V、24V 或用戶自定義
功    率 ------- < 1W
溫度漂移 ------- 50ppm/℃(典型值)
隔    離 ------- 信號輸入/輸出/輔助電源  三隔離
隔離電壓 ------- 2500VDC,1分鐘,漏電流 1mA
耐沖擊電壓------- 3KV, 1.2/50us(峰值)
工作溫度 ------- -40 ~ +85℃
存儲溫度 ------- -40 ~ +85℃
工作濕度 ------- 10 ~ 90% (無凝露)
存儲濕度 ------- 10 ~ 95% (無凝露)
