詳細說明

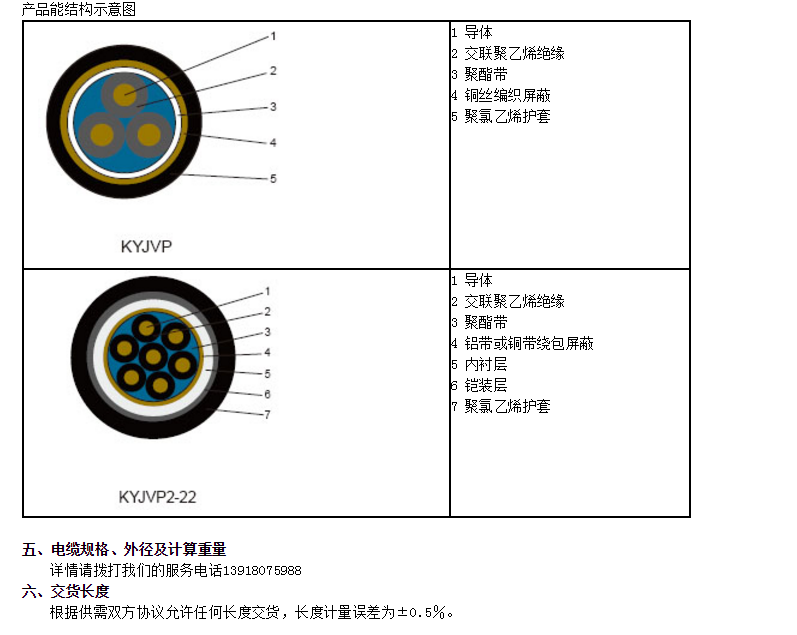

KYJV,KYJVR,KYJVP,KYJVRP,KYJVP2,KYJVRP2,KYJV22,KYJVP22,KYJVP2-22,絕緣控制電纜
注：①型號中的字母的含義；K—控制電纜系列代號；YJ—交聯聚乙烯；V—聚氯乙烯； P—銅絲編織屏蔽；P2—銅帶屏蔽；R—導體采用第5（C）類
②需要阻燃型產品，訂貨時應在原型號前加“ZR”表示，如：ZR-KYJV。
③需要聚乙烯外護套時，用字母“Y”代替原型號中的字母“V”即可。
四、技術指標
本產品適用于額定電壓450/750V及以下的配電裝置，作電器儀表的連接線
一、生產執行標準
采用企業標準及參照GB9330-2008
二、使用特性
1、交流額定電壓：450/750V
2、電纜導體長期允許工作溫度：90℃（電纜導體短路溫度可達到250℃，持續時間不超過5S）。
3、最低環境溫度：固定敷設為-40℃，非固定敷設為-15℃
4、安裝敷設溫度不低于0℃。
5、敷設推薦的允許彎曲半徑：銅帶屏蔽或鋼帶鎧裝電纜應不小于電纜外徑的12倍，其余結構的電纜應不小于電纜外徑的6倍
三、型號名稱
產品型號中各字母代表意義Codes Meaning
1、系列代號………………………………………K
2、材料代號
銅導體……………………………………………省略
交聯聚乙烯絕緣…………………………………YJ
聚氯乙烯護套……………………………………V
聚乙烯護套………………………………………Y
3.按結構特性分
編織屏蔽…………………………………………P
銅帶屏蔽…………………………………………P2
軟結構……………………………………………R
圓型………………………………………………省略
平型（扁型） ……………………………………B
| 型 號 | 名 稱 |
| KYJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜 |
| KYJVR | 銅芯交聯聚乙烯絕緣聚氯乙烯護套軟控制軟電纜 |
| KYJVP | 銅芯交聯聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜 |
| KYJVRP | 銅芯銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜 |
| KYJVP2 | 銅芯交聯聚乙烯絕緣銅帶繞包屏蔽聚氯乙烯護套控制電纜 |
| KYJVRP2 | 銅芯交聯聚乙烯絕緣銅帶繞包屏蔽聚氯乙烯護套軟控制軟電纜 |
| KYJV22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜 |
| KYJVP22 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
| KYJVP2-22 | 銅芯交聯聚乙烯絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜 |
②需要阻燃型產品，訂貨時應在原型號前加“ZR”表示，如：ZR-KYJV。
③需要聚乙烯外護套時，用字母“Y”代替原型號中的字母“V”即可。
四、技術指標
| 項 目 | 技 術 指 標 | |||||||||
| 截面（mm2） | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | ||
| 20℃導體 直流 電阻≤Ω/km |
無鍍層 | A、B類 | 36 | 24.5 | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 |
| R類 | 39 | 26 | 19.5 | 13.3 | 7.98 | 4.95 | 3.3 | |||
| 鍍錫 | A、B類 | 36.7 | 24.8 | 18.2 | 12.2 | 7.56 | 4.70 |
3.11 |
1.84 | |
| R類 | 40.1 | 26.7 | 20.0 | 13.7 | 8.21 | 5.09 | 3.39 | |||
| 90℃絕緣電阻 ≥MΩ.Km |
A類 | / | 1.2 | 1.1 | 1.1 | 1.0 | 0.85 | 0.70 | / | |
| B類 | / | 1.4 | 1.3 | 1.0 | 0.9 | 0.77 | 0.65 | 0.65 | ||
| R類 | 1.3 | 1.1 | 1.0 | 1.0 | 0.9 | / | / | / | ||
| 導體結構 （根數/直徑） |
A類 |
1/0.8 |
1/0.97 |
1/1.13 | 1/1.38 | 1/1.78 | 1/2.25 | 1/2.76 | / | |
| B類 | 7/0.30 | 7/0.37 |
7/0.43 |
7/0.52 | 7/0.68 | 7/0.85 |
7/1.04 |
7/1.35 | ||
| R類 | 16/0.20 |
24/0.20 |
32/0.20 | 30/0.25 | 49/0.25 | / | / | / | ||
| 試驗電壓 | 3000V，5min | |||||||||
