SWP-ET100-802R-A-03-HL-(100),SWP-ET100-006,SWP-ET100-803,溫度變送控制器

SWP-ET100-805,SWP-ET100-806,SWP-ET100-807,SWP-ET100-808

概述  　　
SWP-ET100溫度現場變送控制器是本公司推出新一代先進的現場變送單元。采用鋁合金外殼進口的高精度鉑電阻傳感器或熱電阻傳感器，抗腐蝕，抗過載，穩定性好，精度高，集測量顯示變送，控制，通訊為一體?？蓱?yīng)用于石油，化工、冶金等部門各種腐蝕和非腐蝕性液體和氣體測量與控制。
儀表技術指標： 　　
測量范圍 　　　　　 -200℃～600℃
精　度　　　　　　　0.5%或0.2%
防爆類型　　　　　　普通型（非防爆）
隔爆型（dIIBT4）
外形尺寸　　　　　　LED顯示：LED顯示：Φ100×60
顯示　　　　　　　　 4位LED顯示
輸出特性　　　　　　帶上下限控制或報警輸出
繼電器接點容量3A/250VAC
SSR可控硅觸發信號0.5A/400V
SCR固態繼電器觸發信號300Ma/6V
使用環境　　　　　　相對濕度≤90%，溫度-10～50℃
介質溫度　　　　　　-20 ～ +70℃
防護等級　　　　　　IP65
連接方式　　　　　　M20×15mm或根據用戶要求
供電方式　　　　　 AC220V或DC24V
通訊功能　　　　　　RS485或RS232通訊方式（波特率　1200～9600pbs）
工作原理

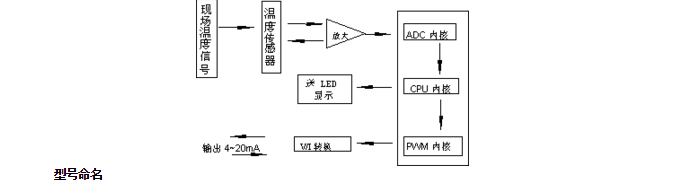

儀表通過溫度傳感器把溫度信號變?yōu)殡娦盘?hào)，再由前置放大器把此電信號放大濾波，送往CPU的A/D 轉換模塊進行模擬量到數字量的變換。最后由CPU進行數據處理并顯示及PWM輸出。原理框圖如下：
