詳細說明
ZK-MSB304,ZK-MSB304-1020,ZK-MSB304-2020,ZK-MSB304-40GG,熱電阻溫度變送隔離柵
防爆技術指標
防爆標志：[Exia]ⅡC
認證參數：（端子7/9、8/9間）
Um=250V Uo=6.6V
Io=68mA Po=99mW
Co=15μF Lo=7mH
其他技術指標
工作電源：24VDC±10%
輸入信號：Cu50、Pt100
輸出信號：直流電流或電壓信號
功 耗：≤1.0W（1路20mA輸出）
≤1.5W（2路20mA輸出）
輸出負載：電流輸出，≤350Ω
電壓輸出，≥5KΩ
轉換精度：±0.2%F.S（△R>40Ω）
±0.4%F.S（40Ω≥△R≥20Ω）
溫度漂移：±100ppm/℃
絕緣強度：輸入/輸出，≥2000VAC（1min）
輸入/電源，≥2000VAC（1min）
輸出/電源，≥1000VAC（1min）
絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）
工作條件
工作溫度：0~50℃
存儲溫度：-40~85℃
相對濕度：10~90%RH
大氣壓力：86~106kPa
ZK-MSB304熱電阻溫度變送隔離柵

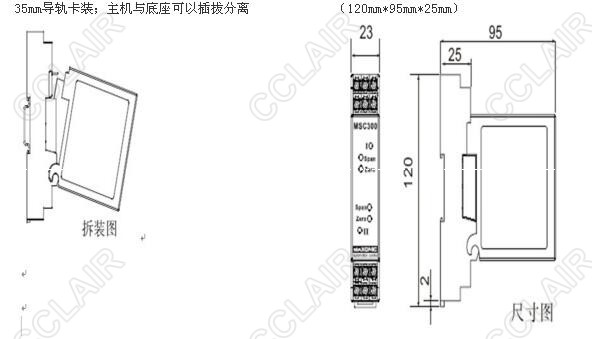

安裝方法 外形尺寸圖
35mm導軌卡裝；主機與底座可以插拔分離 （120mm*95mm*25mm）
功能
接收危險場所的Pt100、Cu50、Cu100、Pt50或其他類型的熱電阻信號，經過線性化處理，變換成與溫度成線性的標準信號，輸出給安全區域。隔
|
ZK-MSB304E-
|
輸入1代碼
|
輸入2代碼
|
輸出1代碼
|
輸出2代碼
|
信號
|
|
輸入1
|
1
|
|
|
|
Pt100
|
|
2
|
|
|
|
Cu50
|
|
|
3
|
|
|
|
Cu100
|
|
|
4
|
|
|
|
Pt50
|
|
|
G
|
|
|
|
其他熱電阻
|
|
|
輸入2
|
0
|
|
|
無輸入2
|
|
|
輸出1
|
2
|
|
0~5VDC
|
||
|
3
|
|
1~5VDC
|
|||
|
B
|
|
0~20mADC
|
|||
|
C
|
|
4~20mADC
|
|||
|
G
|
|
其他量程
|
|||
|
輸出2
|
0
|
無輸出2
|
|||
|
2
|
0~5VDC
|
||||
|
3
|
1~5VDC
|
||||
|
B
|
0~20mADC
|
||||
|
C
|
4~20mADC
|
||||
|
G
|
其他量程
|
||||
防爆技術指標
防爆標志：[Exia]ⅡC
認證參數：（端子7/9、8/9間）
Um=250V Uo=6.6V
Io=68mA Po=99mW
Co=15μF Lo=7mH
其他技術指標
工作電源：24VDC±10%
輸入信號：Cu50、Pt100
輸出信號：直流電流或電壓信號
功 耗：≤1.0W（1路20mA輸出）
≤1.5W（2路20mA輸出）
輸出負載：電流輸出，≤350Ω
電壓輸出，≥5KΩ
轉換精度：±0.2%F.S（△R>40Ω）
±0.4%F.S（40Ω≥△R≥20Ω）
溫度漂移：±100ppm/℃
絕緣強度：輸入/輸出，≥2000VAC（1min）
輸入/電源，≥2000VAC（1min）
輸出/電源，≥1000VAC（1min）
絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）
工作條件
工作溫度：0~50℃
存儲溫度：-40~85℃
相對濕度：10~90%RH
大氣壓力：86~106kPa
ZK-MSB304熱電阻溫度變送隔離柵
安裝方法 外形尺寸圖
35mm導軌卡裝；主機與底座可以插拔分離 （120mm*95mm*25mm）

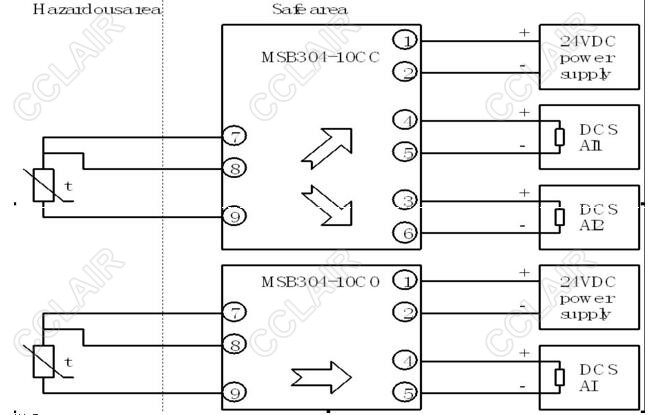

應用接線圖
ZK-MSB304-3020,ZK-MSB304-4020,ZK-MSB304-G020,
ZK-MSB304-1032,ZK-MSB304-2032,ZK-MSB304-3032,
ZK-MSB304-4032,ZK-MSB304-G032,ZK-MSB304-10B3,
ZK-MSB304-20B3,ZK-MSB304-30B3,ZK-MSB304-40B3,
ZK-MSB304-G0B3,ZK-MSB304-10CC,ZK-MSB304-20CC,
ZK-MSB304-30CC,ZK-MSB304-40CC,ZK-MSB304-G0CC,
ZK-MSB304-10GG,ZK-MSB304-20GG,ZK-MSB304-30GG,
