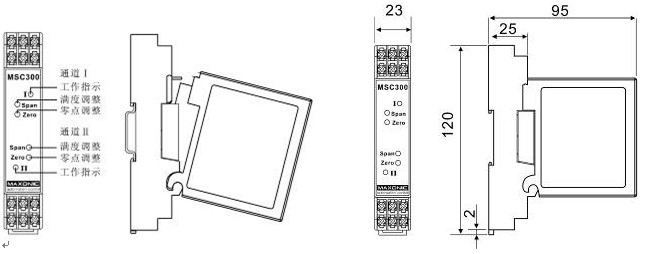

MSC301 直流信號隔離器
MSC301直流信號隔離器，用于將標準的4~20mADC或1~5VDC直流信號隔離轉換為4~20mADC或1~5VDC直流信號輸出。
主要技術參數
供電電源：24VDC±10%,反向保護
輸入阻抗：電壓輸入≥500KΩ 電流輸入≤100Ω
輸出負載：電壓輸出≥500KΩ 電流輸出0~350Ω
精度：±0.1%F.S
溫度漂移：±150PPM/℃
絕緣電阻：輸入、輸出、電源之間≥100MΩ/500VDC
絕緣強度：輸入、輸出、電源之間1000VAC/1分鐘
功耗：＜1.5W
規格型號及代碼
|
MSC301- |
Code of IN1 |
Code of IN2 |
Code of OUT1 |
Code of OUT2 |
直流信號隔離器 |
|
輸入1信號 |
C |
|
|
|
4~20mADC |
|
輸入2信號 |
0 |
|
|
無輸入2 |
|
|
C |
|
|
4~20mADC |
||
|
輸出1信號 |
C |
|
4~20mADC |
||
|
輸出2信號 |
0 |
無輸出2 |
|||
|
C |
4~20mADC |
||||
訂貸須知
寫明上述型號及代碼，同時寫明輸入輸出信號
例1：輸入4~20mADC，輸出4~20mADC，一入一出，則型號為：MSC301-C0C0
例2：輸入4~20mADC，輸出1為4~20mADC，輸出2為4~20mADC，一入二出，則型號為MSC301-C0CC
例3：輸入1為4~20mADC，輸入2為4~20mADC，
輸出1為4~20mADC輸出2為4~20mADC，則型號為MSC301-CCCC
MSC301 直流信號隔離器

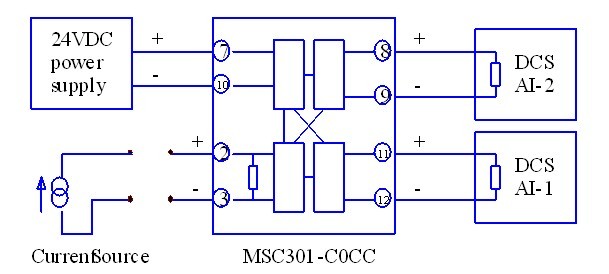

原理框圖與應用
MSC301-C033,MSC301-30CC,MSC301-3333,MSC301-3C3C,MSC301-3033
|
|
|
|
|
|
|
|
