WSE500,WSE500RAV,WSE500RAI, WSE500RBV,WSE500CAV,WSE500CAI, WSE500CBV,熱電阻信號隔離安全柵

產品型號：WSE500熱電阻信號隔離安全柵
WSE500RAV,WSE500RAI, WSE500RBV,WSE500RBI, WSE500RCV,WSE500RCI,
WSE500RDV,WSE500RDI,WSE500REV,WSE500REI,WSE500RSV,WSE500RSI,
WSE500CAV,WSE500CAI, WSE500CBV,WSE500CBI, WSE500CCV,WSE500CCI,
WSE500CDV,WSE500CDI,WSE500CEV,WSE500CEI,WSE500CSV,WSE500CSI,

WSE500 熱電阻信號隔離安全柵
直接與危險區現場的熱電阻接口將熱電阻信號轉換為4～20mA電源輸入輸出相互隔離

主要技術參數：

防爆標志	[Exia]Ⅱ C
電源	電源端7、8
電壓范圍	20～35V DC
功耗	約1.0W（輸出 20mA/550Ω）
危險區信號	輸入端10、11、12
熱電阻類型	Pt100、Cu50
安全區信號	輸出端5、6
輸出信號	4～20mA
輸出負載	0～550 Ω
傳輸特性	精度 0.1% F.S
溫度漂移	0.003% F.S/℃
響應時間（10%～90%）	＜500ms
絕緣強度	本安端/ 非本安端 2500V/1 分鐘
非本安端之間	1000V/1 分鐘
防爆認證參數	10、11、12 端口，Uo =5.4V Io=4.2mA Po=5.67mW Um=250V AC/DC
	Ⅱ C:Co=45.5CF Lo=1000mH
工作溫度	-20℃～+60℃
防護等級	IP20（IEC 60529/EN 60529）
外殼	聚碳酸酯/ABS 外殼材料
安裝	T 型35mm 標準導軌
接線顏色標識	安全端- 黃色危險端- 蘭色
適用現場設備	二線、三線、四線熱電阻（Pt100、Cu50）

訂貨指南：
定貨標識：
①產品型號尾標：尾標1（輸入）：R- Pt100（電阻）C-Cu50
尾標2 測量溫度范圍類別：A：-20～100℃ B：0～100℃
C：0～150℃ D：0～200℃ E：0～400℃ S：特定
尾標3（輸出）：V-1～5V I-4～20mA
②定貨型號舉例
WSE500RBI：輸入0-100℃（Pt100）/ 輸出一路4-20mA

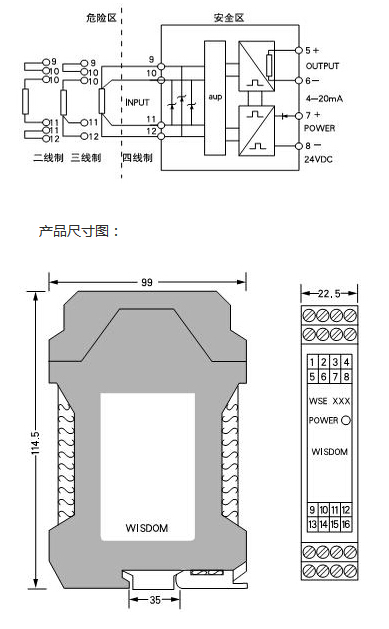

產品連線圖：
