用途
	溢流閥是壓力控制元件，主要功能是維持液壓系統的壓力恒定或防止系統壓力超載，起安全閥作用。

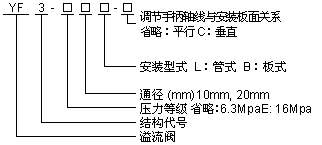

	型號說明   技術參數
		型號 通徑mmr 額定流量L/min 最大 流量 L/min 調壓范圍Mpa 卸荷壓力Mpa 重量Kg YF3-10L 10 63 100 0.5～6.3 0.45 1.6 YF3-E10L 10 63 100 0.5～16 1.6 YF3-10B-* 10 63 100 0.5～6.3 1.9 YF3-E10B-* 10 63 100 0.5～16 1.9 YF3-20B-* 20 120 200 0.5～6.3 3.7 YF3-E20B-* 20 120 200 0.5～16 3.7
	特性曲線
	外形尺寸
	型號 尺寸mm H L A B C D E l F G K YF3-*108 84 ≤126 77 77 53.8 53.8 11.6 14 80 17 30 YF3-*208 102 ≤126 93 100 66.7 70 11.5 21 119 25 30			型號 尺寸mm H L A B C D E G l K YF3-*108-C 154 80 77 77 53.8 53.8 11.6 17 14 100 YF3-*208-C 202 119 93 100 66.7 70 11.6 25 21 100

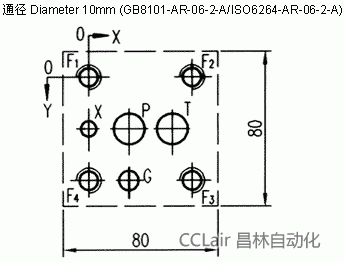

	連接底板
	尺寸mm P T X G F1 F2 F3 F4 X 22.1 47.5 0 22.1 0 53.8 53.8 0 Y 26.9 26.9 26.9 53.8 0 0 53.8 53.8 Φ 14.7 max 14.7 max 4.8 max 7.5 M12 M12 M12 M12		尺寸mm P T X G F1 F2 F3 F4 X 11.1 55.6 -23.8 33.4 0 66.7 66.7 0 Y 35 35 35 70 0 0 70 70 Φ 23.4 max 23.4 max 6.3 max 7.5 M16 M16 M16 M16
