用途
	順序閥在液壓系統中利用系統的壓力來控制其他液壓元件動作的先后順序，當系統達到調定值時，順序閥或開、或閉，以實現自動控制。 單向順序閥由單向閥與順序閥并聯組成。 本系列順序閥有內控與外控型，可根據需要加以選擇。
	型號說明   技術參數
		型號 通徑 mm 壓力等級 額定流量 L/min 最大流量 L/min 調壓范圍Mpa 重量 Kg XF3-10B 10 63 63 100 0.5～6.3 2.95 AXF3-10B XF3-E10B 16 0.5～16 AXF3-E10B XF3-20B 20 6.3 120 200 0.5～6.3 4.5 AXF3-20B XF3-E20B 16 0.5～16 AXF3-E20B

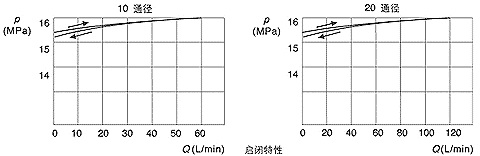

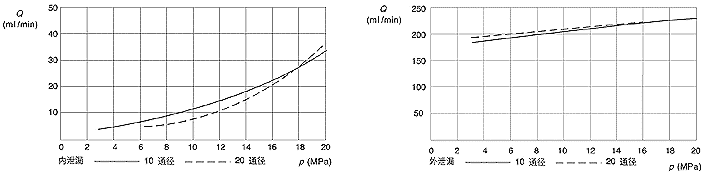

	特性曲線
	外形尺寸
	尺寸mm 通徑 H h L A B C D E l G 10 100 69 ≤130 80 88 42.9 66.7 24.4 13 28 20 110 88 ≤130 92 100 60.3 79.4 21.4 14 32	尺寸mm 通徑 H h A B C D E l G 10 ≤169 69 80 88 42.9 66.7 24.4 18 28 20 ≤188 88 92 100 60.3 79.4 21.4 19 32
	連接底板
	通徑10mm(GB8100-AG-06-2-A/ISO-5781-AG-06-2-A)	通徑20mm(GB8100-AH-08-2-A/ISO-5781-AH-08-2-A)
	尺寸mm A B X Y G F1 F2 F3 F4 X 7.1 35.7 21.4 21.4 31.8 0 42.9 42.9 0 Y 33.3 33.3 58.7 7.9 66.7 0 0 66.7 66.7 Φ 14.7 max 14.7 max 4.8 max 4.8 max 7.5 M10 M10 M10 M10	尺寸mm A B X Y G F1 F2 F3 F4 X 11.1 49.2 20.8 39.7 44.5 0 60.3 60.3 0 Y 39.7 39.7 73 6.4 79.4 0 0 79.4 79.4 Φ 23.4 max 23.4 max 6.3 max 6.3 max 7.5 M10 M10 M10 M10
	控制、泄漏四種狀態說明
		符號 狀態 內控內泄 內控外泄 外控內泄 外控外泄 保留   a b a.b 去除 a.b b a
	注：帶單向閥與不帶單向閥的順序閥相同，出廠時為外控外泄?fàn)顟B(tài)，其它狀態用戶可參照上圖自行調整。
