LF3-E6B,ALF3-E6B,LF3-E10B,ALF3-E10B,節流閥
點擊圖片查看原圖

型號： LF3-E6B,ALF3-E6B,LF3-E10B,ALF3-E10B,
PDF下載： 如需產品詳細說明請與銷售客服聯系
瀏覽次數： 1192
詢價

公司基本資料信息
  • 聯系人銷售員 1029(女士)
  • 電話13812199898
  • 地區江蘇-無錫市
  • 地址無錫市會北路28-135
詳細說明
LF3-E6B,ALF3-E6B,LF3-E10B,ALF3-E10B,節流閥,生產廠家,價格

用途

節流閥利用通流截面的改變調節通流量，使執行機構獲得所需的運動速度，由于節流閥結構簡單，節流閥前后的壓力差隨負載變化而變化，從而影響速度的穩定性，故它只適用于負載變化小或速度穩定性要求不高的液壓系統中。節流閥的進出油口可對調。
單向節流閥由單向閥與節流閥并聯級成，油液正向通過時可控制流量，反向通過時，單向閥開啟，油液迅速從單向閥通過，使執行機構在正反二向具有不同的運動速度。

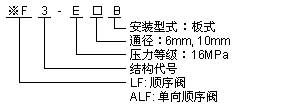

型號說明   技術參數

型號 通徑
mm		 最大流量L/min 額定壓力
Mpa		 最高工作壓力
Mpa Max		 使用溫度
℃		 油液粘度
mm2/s		 重量Kg
LF3-E6B 6 25 16 20 10～60 7～320 1.7
ALF3-E6B
LF3-E10B 10 100 4
ALF3-E10B

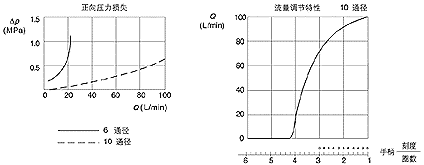

  特性曲線

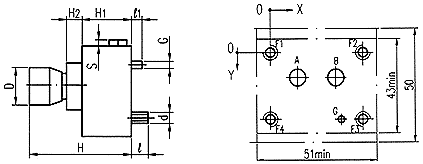

  外形尺寸


型號 尺寸 mm
C E H C1 C2 C3 C4 C5 E1 E2 E3 H1 H2 D d l G h
LF3-E6B 50 63 93.5 9.5 32.5 25 31 31.75 12.7 40.5 42.9 57 0 Φ28 M5 8 Φ3 3
ALF3-E6B
LF3-E10B 90 88 133 11.7 66.7 45 66.7 66.7 25.5 42.9 61.2 72.5 11 Φ40 M10 12 Φ6 3
ALF3-E10B
  連接底板
  通徑 6mm(GB8100-AB-03-4-A/ISO5781-AB-03-4-A) 通徑 10mm(GB8100-AG-06-2-A/ISO5781-AG-06-2-A)


  尺寸mm
A B G F1 F2 F3 F4
X 12.7 29.2 33 0 (40.5) 40.5 (0)
Y 15.5 15.5 31.75 0 (-0.75) 31.75 (31)
Φ Φ6.3
max		 Φ6.3
max		 Φ3.4
max		 M5 M5 M5 M5
  尺寸mm
A B G F1 F2 F3 F4
X 7.1 35.7 31.8 0 42.9 42.9 0
Y 33.3 33.3 66.7 0 0 66.7 66.7
Φ 14.7
max		 14.7
max		 7.5
max		 M10 M10 M10 M10
