詳細說明
HG5-1364-80,玻璃板液位計
概述
HG5型玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用于直接指
示各種塔、罐、槽、箱等容器內介質液位。
在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的
作用下，自動關閉液流通道，以防止液位繼續外流。

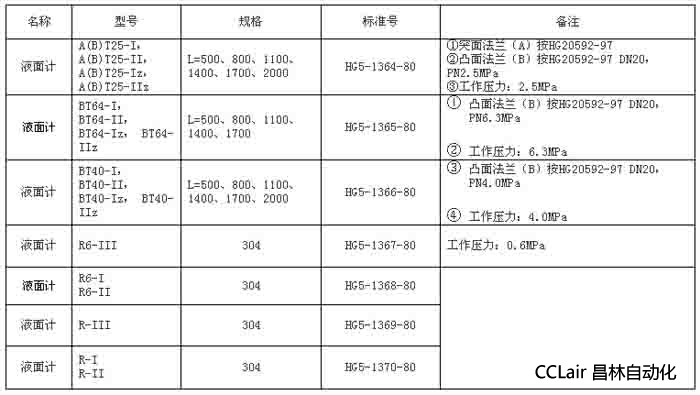

型號規格
特點
● 玻璃板型為直讀式、讀數精確、可靠
● 玻璃板型結構簡單、維修方便
● HG5-1364-80透光式玻璃板型使用安全、耐用
結構原理
HG5-1364-80透光式玻璃板型根據連通器原理，將容器內介質液體引至外部玻璃板液面計內，通過透明玻璃直接顯示容器內液位實際高度。儀表閥桿密封填料采用柔性石墨壓環，密封性能可靠。
主要技術指標
測量范圍（安裝中心距L）：300、500、800、1100、1400、1700mm。
工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
材質：碳鋼、不銹鋼
工作溫度：-20~+200℃
鋼球自動關閉壓力：≥0.2MPa
伴蒸汽壓力：≤0.6MPa 蒸汽夾套接頭：G1/2″外螺紋

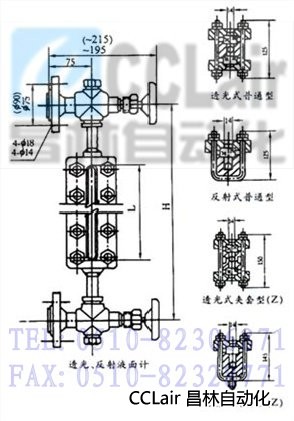

外形尺寸

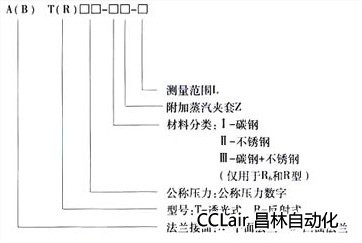

液面計規定標記
標記示例
透光式玻璃板液面計
平面法蘭，工作壓力2.5MPa
材質：不銹鋼，帶伴熱夾套
測量范圍：800mm
標志：AT25-II Z/L=800mm HG5-1364-80
概述
HG5型玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用于直接指
示各種塔、罐、槽、箱等容器內介質液位。
在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的
作用下，自動關閉液流通道，以防止液位繼續外流。
型號規格
特點
● 玻璃板型為直讀式、讀數精確、可靠
● 玻璃板型結構簡單、維修方便
● HG5-1364-80透光式玻璃板型使用安全、耐用
結構原理
HG5-1364-80透光式玻璃板型根據連通器原理，將容器內介質液體引至外部玻璃板液面計內，通過透明玻璃直接顯示容器內液位實際高度。儀表閥桿密封填料采用柔性石墨壓環，密封性能可靠。
主要技術指標
測量范圍（安裝中心距L）：300、500、800、1100、1400、1700mm。
工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
材質：碳鋼、不銹鋼
工作溫度：-20~+200℃
鋼球自動關閉壓力：≥0.2MPa
伴蒸汽壓力：≤0.6MPa 蒸汽夾套接頭：G1/2″外螺紋
外形尺寸
液面計規定標記
標記示例
透光式玻璃板液面計
平面法蘭，工作壓力2.5MPa
材質：不銹鋼，帶伴熱夾套
測量范圍：800mm
標志：AT25-II Z/L=800mm HG5-1364-80
