PA2055,比例放大器

產品概述
放大器具有如下特點：工作電源穩定，它是由電源模塊將單電源轉換成供放大器工作的±12V雙電源，不僅對輸入電源的波動有穩壓作用，而且使輸入信號與電源共地，避免了老式放大器由于用戶接地不當而損壞放大器。
●輸入信號具有0-10V和4-20mA的輸入端，可通過撥動開關切換輸入信號。
●具有獨立可調的上下斜坡調整，以及頻率和幅度均可調節的顫振發生器。具有   短路保護功能
技術參數：
             1．工作電源：DC24、80W
             2． 額定輸出電流：0.8A、1.5A、3A
             3． 輸入阻抗：10KΩ（電壓輸入）、250Ω（電流輸入）
             4． 輸入信號：4-20mA、0-10V
             5． 顫振電流：200mA
             6． 顫振頻率：0-900HZ
型號編碼

功能方框圖

●K1；K2為輸入信號切換開關。
●K1打到ON位時，K2在OFF，輸入4-20mA電流 信號起作用。
●K2打到ON位時，K1在OFF，輸入電壓信號起作用。
●輸出給比例電磁鐵的電路有防意外短路保護功能。

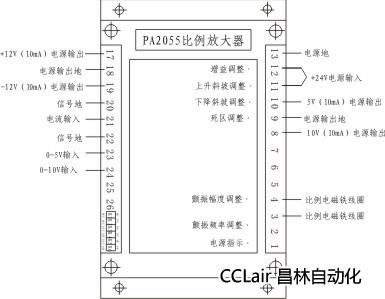

接線圖

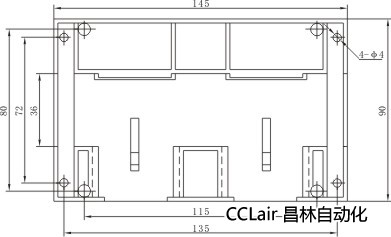

安裝尺寸
