NKJ61H-40,NKJ61H-64,NKJ61H-100,NKJ61Y-401,NKJ61-601,NKJ61Y-1001,真空隔離截止閥
1.本系列閥門主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用，實現零泄漏。
2.密封面之間摩擦系數小，起閉方便，而且，密封面的磨損有自動補償功能。
3.結構簡單，緊湊，檢修方便，使用壽命長。
4.閥蓋填料室設有真空密封機構，具有自脹押金壓緊作用，并且，各連接面采用高強膨脹材料密封，使系統
與大氣隔離，具有很好的真空密封性能。
5.本系列閥門連接形式分為法蘭連接、焊接連接兩種，驅動方式為手動、電動兩種。
該系列閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、空氣、蒸汽的管路上，作為起閉裝置。尤其適用于火電廠汽機冷凝和真空負壓系統，起到真空密封隔離作用。

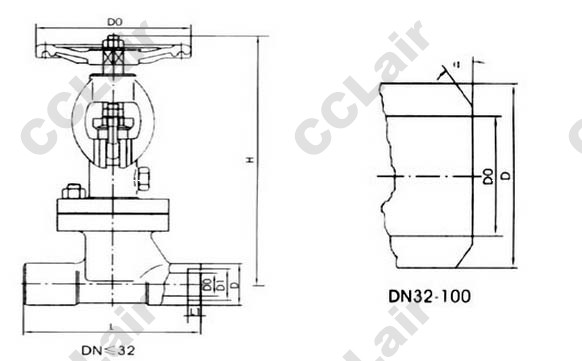

二、真空隔離截止閥結構形式及尺寸：
NKJ61型真空隔離截止閥； NKZ44、NKZ64型真空隔離閘
|
產 品 類 型 |
殼體強度試驗(MPa) |
上密封試驗(MPa) |
密封試驗(MPa) |
適 用 介 質 |
適用溫度(℃) |
|
NKJ61H-40 |
6.0 |
4.4 |
4.4 |
水，蒸汽，空氣 |
≤425 |
|
NKJ61H-64 |
9.6 |
7.0 |
7.0 |
||
|
NKJ61H-100 |
15.0 |
11.0 |
11.0 |
||
|
NKJ61Y-401 |
6.0 |
4.4. |
4.4 |
水，蒸汽，空氣 |
≤425 |
|
NKJ61-601 |
9.6 |
7.0 |
7.0 |
||
|
NKJ61Y-1001 |
15.0 |
11.0 |
11.0 |
三、主要零件材料：
|
零件名稱 |
閥體閥蓋 |
閥桿 |
閥瓣 |
密封面 |
閥桿螺母 |
填料 |
緊固件 |
|
NKJ61H-C型 |
25或WCB |
鉻不銹鋼 |
鉻不銹鋼 |
H:合金鋼 |
鋁青銅 |
膨脹復合石墨 |
優質碳鋼 |
|
NKJ61Y-1型 |
鉻鉬鋼 |
20Cr1M01VA或38CrMoAIA |
12Cr1mo1VA |
Y:硬質合金 |
鉻鉬鋼 |
一、主要結構特點及用途：
|
|
|
|
|
|
|
|
