GD231-DN3,GD231-DN4,GD232-DN15,GD232-DN20,GD231-DN5,三通高壓電磁閥
GD231-DN6,GD231-DN8,GD232-DN25,GD232-DN32,GD232-DN40,GD232-DN50,
應用范圍
燃氣燃油、環保設備、加濕設備、暖通空調、水處理、鍋爐、包裝機械、
紡織印染、清洗設備、園林噴灌、啤酒飲料、食品加工等控制系統。
|
技術參數 |
|
|
公稱通徑 |
DN3-DN50 |
|
原理結構 |
直動式、分步直動式 |
|
閥體材質 |
304、316 |
|
膜片材料 |
NBR、FKM、EPDM、硅膠 |
|
環境溫度 |
-10℃～+60℃（防爆型－20℃～+50℃） |
|
流體溫度 |
T2組:-10℃～80℃;T2組:-10℃～120℃; T4組:-10℃～220℃; 350℃;其他溫度特制 |
|
適用流體 |
氣體、液體 |
|
流體粘度 |
≤22mm2/S |
|
連接方式 |
內螺紋（國標或NPT） |
|
安裝方式 |
水平安裝，線圈向上（禁止垂直安裝） |
|
防護等級 |
IP65（防爆型）、IP54（普通） |
電氣參數
|
電源電壓 |
220V、110VAC 50/60Hz； 24VDC 其他電壓請咨詢我司 |
|
額定功率 |
防爆型AC：17VA； DC：20W 普通型見規格參數表 |
|
電壓公差 |
±10% |
|
電氣連接 |
普通型：標準接線盒 隔爆型：M14＊1.5，接線盒 |
|
＊以上為啟動后平穩工作時功率，啟動時功率會增大。 |
|

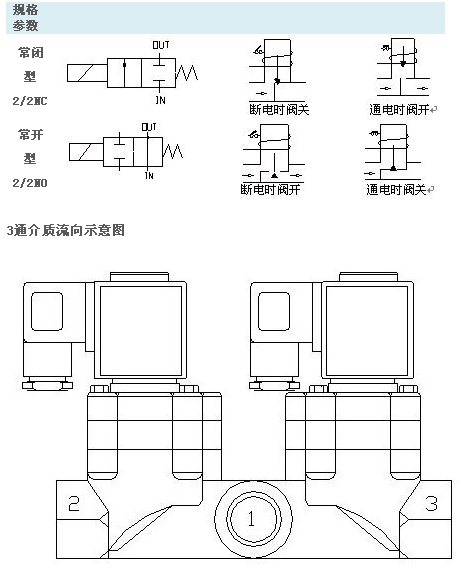

一進一出
□常閉式---當電磁閥線圈通電時，2通向1，1與3關閉。
當電磁閥線圈斷電時，2與1關閉，1通向3通。
□常開式---當電磁閥線圈斷電時，3通向1，1與2關閉。
當電磁閥線圈通電時，3與1關閉，1通向2通。
□一進二出
1：當電磁閥線圈通電時，1通向2通，1與3關閉。
2：當電磁閥線圈斷電時，1與2關閉，1通向3。
□二進一出
1：當電磁閥線圈通電時，2通向1，3與1關閉。
2：當電磁閥線圈斷電時，2與1關閉，3通向1通。
|

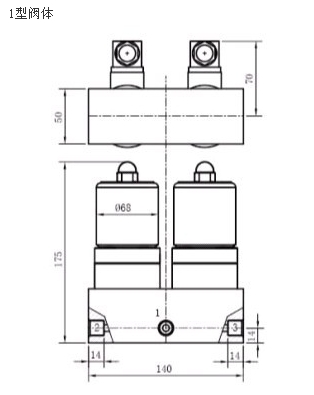

型號 |
GD231(1型閥體) |
||||
|
公稱通徑 |
DN3 |
DN4 |
DN5 |
DN6 |
DN8 |
|
適用壓力 |
小于60Mpa |
||||
|
接口螺紋 |
G1/4或特殊螺紋 |
G3/8或特殊螺紋 |
|||
|
閥體材質 |
304不銹鋼 |
||||
|
備注 |
此閥在35Mpa壓力下，閥體尺寸為長120mm、寬40mm |
||||
|

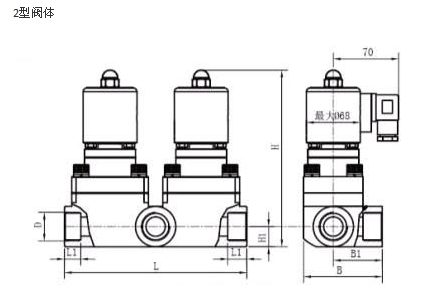

型號 |
GD232（2型閥體） |
||||||||
|
公稱通徑 |
連接尺寸 |
L(mm) |
L1(mm) |
B(mm) |
B1(mm) |
H(mm) |
H1(mm) |
適用壓力 |
閥體材質 |
|
DN15 |
G1/2 |
165 |
14 |
70 |
43.5 |
185 |
18 |
40Mpa |
SS304 SS316 (特制) |
|
DN20 |
G3/4 |
195 |
17 |
80 |
49 |
190 |
21 |
||
|
DN25 |
G1 |
200 |
17 |
80 |
49 |
190 |
21 |
||
|
DN32 |
G5/4 |
235 |
19 |
90 |
56.5 |
200 |
26 |
||
|
DN40 |
G3/2 |
260 |
22 |
110 |
71 |
215 |
30 |
||
|
DN50 |
G2 |
345 |
25 |
145 |
93 |
270 |
38 |
||
|
|
|
|
|
|
|
|
