HB-300,HB-201,HB-301,HB-501,HB-102,HB-502,HB-103,HB-203,HB-303,HB-503,HB-603,HB-124,​磁滯制動器R

HB-300,HB-201,HB-301,HB-501,HB-102,HB-502,HB-103,HB-203,HB-303,HB-503,HB-603,HB-124,磁滯制動器
HB-202,HB-302,
產品參數
磁滯制動器是一種優越的扭矩、張力控制部件，它利用磁帶原理，產生一定的扭矩?？刂齐娏骱洼敵雠ぞ赜休^好的線性關系。它能提供光滑、無級可調、與轉速無關的轉矩控制。除了軸承以外，系統內無其它摩擦，具有穩定可靠、使用轉速高、噪音小、使用壽命長，維護成本低等特點。
結構特征：

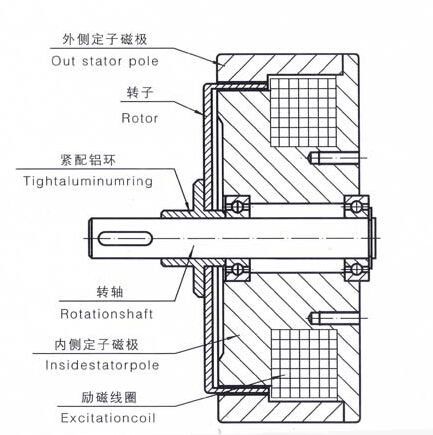

磁滯制動器由轉子和定子磁極兩大部分組成，轉子由特殊的磁滯材質制成，內、外側定子磁極之間有一定的間隙，轉子在間隙中轉動。當線圈通電時，間隙中產生磁場，是轉子產生磁滯效應。當磁滯轉子在外力作用下克服磁滯力轉動時，也可通過減速機測試產生額定的扭矩。扭矩僅與激磁電流大小有關，與轉速無關，實現非接觸的扭矩傳輸。

HB系列磁滯制動器產品特點：

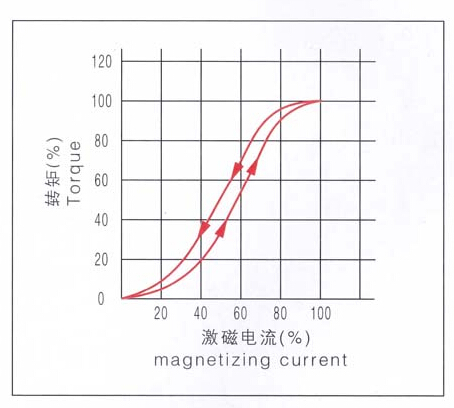

1.勵磁電流與輸出轉矩基本成比例關系，轉矩在額定值的5-100%范圍內可控制，小電流可以控制輸出較大的轉矩。
2.無論轉速的變化如何，其傳送的轉矩能基本保持不變。
3.能夠在容許的滑差功率下連續旋轉，除軸承外沒有其他摩擦見。
4.無接觸產生扭矩。運轉平滑，轉速范圍大，免維護，使用壽命長。
5.具體單款產品的電流與扭矩對應圖詳見產品包裝盒內規格說明書。

HB系列磁滯制動器技術參數：

型號	額定扭矩	額定電流	電壓	線圈電阻	重量	額定功率		慣性矩	最高轉速
						5分鐘	持續
	kg.cm	mA	VDC	Ω	Kg	W	W	Kg.cm²	r/min
HB-300	0.03	126	24	190	0.12	8	2	3.3x10¯4	20000
HB-201	0.2	160	24	150	0.15	25	6	1.5x10¯³	20000
HB-301	0.3	192	24	125	0.17	30	8	6.8x10¯³	20000
HB-501	0.5	192	24	125	0.21	30	8	6.8x10¯³	20000
HB-102	1	192	24	125	0.39	55	15	4.6x10-²	20000
HB-202	2	200	24	120	0.51	75	20	6.8x10¯²	15000
HB-302	3	250	24	96	1.35	120	35	1.8x10¯¹	15000
HB-502	5	250	24	96	1.35	120	35	1.8x10¯¹	15000
HB-103	10	250	24	96	1.8	320	80	1.1x10º	15000
HB-203	20	300	24	80	3.5	460	115	3.2x10º	10000
HB-303	30	400	24	60	5.2	680	165	6.8x10º	10000
HB-503	50	750	24	32	9.6	1000	200	1.3x10¹	10000
HB-603	60	800	24	30	9.6	1400	225	1.4x10¹	10000
HB-124	120	480	24	50	21.8	1200	350	6.2x10¹	6000
