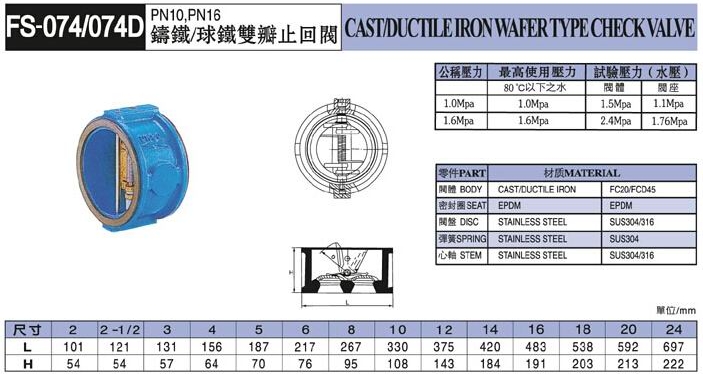

FS-074,FS-074D,鑄鐵止回閥
FS-074/074D雙瓣止回閥說明：
雙瓣式止回閥可安裝于水泵出口處，能避免產生水錘、水擊聲和破壞性沖擊，達到防止逆流和保護設備的目的。FS-074對夾式止回閥采用流體型設計，水頭損失較?。粌?nèi)部彈簧可加速封閉，達到靜音效果；金屬對金屬確保密封的可靠性；安裝空間小。廣泛用于給排水、消防、建筑、暖通系統。
雙瓣止回閥參數：
| 公稱壓力 | 最高使用壓力 | 試驗壓力（水壓） | |
| 80℃以下之水 | 閥體 | 閥座 | |
| 1.0Mpa | 1.0Mpa | 1.5Mpa | 1.1Mpa |
| 1.6Mpa | 1.6Mpa | 2.4MPa | 1.76Mpa |
鑄鐵/球鐵雙瓣止回閥零件：
| 零件PART | 材質MATERIAL | |
| 閥體BODY | CAST/DUCTILE IRON | FC20/FCD45 |
| 密封圈SEAT | EPDM | EPDM |
| 閥盤DISC | STAINLESS STEEL | SUS304/316 |
| 彈簧SPRING | STAINLESS STEEL | SUS304 |
| 心軸STEM | STAINLESS STEEL | SUS304/316 |
FS074雙辨式止回閥尺寸：
| 尺寸 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| L | 101 | 121 | 131 | 156 | 187 | 217 | 267 | 330 | 375 | 420 | 483 | 538 | 592 |
| H | 54 | 54 | 57 | 64 | 70 | 76 | 95 | 108 | 143 | 184 | 191 | 203 | 213 |
