LQDCF-L15-1-F2,LQDCF-L20-1-F2,LQDCF-L25-1-F2,冷卻電磁閥

1.概述

    LQDCF型冷卻電磁閥是依據國外資料研制而成。用于液、氣管路系統的自動化控制。適用于數控機床、組合機床以及切割加工自動的冷卻系統中自動開啟或關閉冷卻液的控制。此閥的出口管路上，可以裝置多路支管。

本型冷卻電磁閥全部用優質抗銹材料制造，能實現遠距離控制，具有結構緊湊、體積小、流阻損失小、動作靈敏、安裝簡單、操作方便等特點，其性能達到國外同類產品水平。

2.型號說明


①名稱代號：冷卻電磁閥
②連接方式：L－螺紋式
③公稱通徑：15、20、25mm
④壓力等級：1MPa
⑤產地：F2

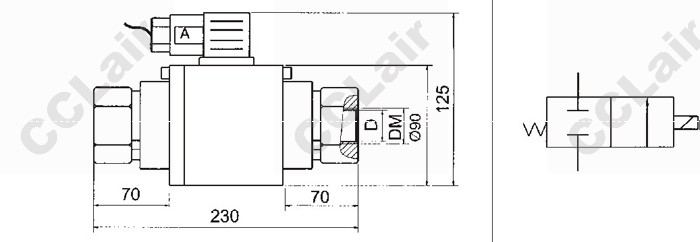

3.外形尺寸

型號 （Model）	公稱通徑	工作介質	電壓（V）	工作壓力（MPa）	DM		額定流量（L/min）	重量
LQDCF-L15-1-F2	15	乳化油 冷卻油			G1/2	M22×1.5	63	5.3
LQDCF-L20-1-F2	20		24	1	G3/4	M27×2	100	5.3
LQDCF-L25-1-F2	25				G1	M33×2	160	5.3

4.訂貨說明
1)定貨時需寫明型號代號全稱，如：工作壓力1MPa，通徑25mm，連接尺寸M33×2的冷卻電磁閥：LQDCF－L25－1－F2
2)如對此冷卻電磁閥有特殊要求時，請同本企業商洽。
3)本企業保留設計更改權，對修改不另行通知。
