ZK-1(542A)型張力控制系統是對物料在傳送過程中對張力變化進行檢測、控制的系統。具有自動檢測、自動調整功能。能夠?qū)ξ锪希ㄈ纾杭垙?、塑料薄膜、膠 片、金屬箔、電線電纜、纖維等）在卷繞過程中保持張力恒定。該系統已廣泛應用于包裝機械、印刷機械、造紙機械、電線電纜機械、金屬箔加工、紙加工、纖維工 業等行業。

一、系統的組成：
1、荷重傳感器。（壓力傳感器）
測量物料在卷繞過程中的實時張力。
2、ZK型張力控制儀。
對設定張力和實測張力進行比較、運算、輸出電壓信號，驅動張力執行機構。
3、變頻器.
對變頻器電機執行工作.
二、ZK型張力控制儀的技術指標：
1、張力檢測誤差：±2%。 2、輸出電壓：0-10v.
3、工作電壓：~220V±10% 50HZ
4、絕緣電阻：>10M歐
5、環境溫度：0~40℃
6、空氣相對濕度：≤85%（25℃）
7、工作場所：無腐蝕氣體和導電塵埃。

三、工作原理

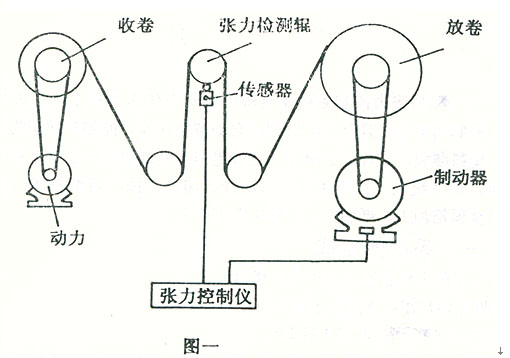

本系統構成如圖一物料的張力通過張力檢測輥，作用在荷重傳感器上，張力控制儀通過荷重傳感器檢測實時張力，并與設定張力進行比較、運算，產生控制信號，驅動變頻器電機執行對張力的控制。

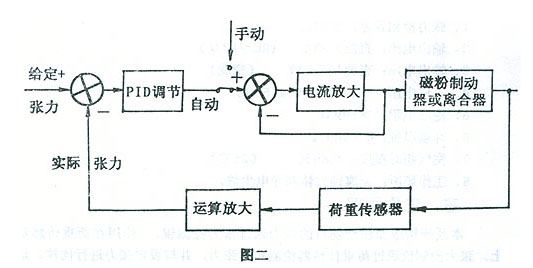

在放卷端采用變頻器控制時，當實際張力大于設定張力，張力控制儀的電壓減小，阻尼減小，使物料張力返回到設定值。當實際張力小于設定張 力時，張力控制儀的電壓增大，阻尼也增大，使物料張力返回設定值。如此形成負反饋，使張力保持恒定。原理框圖如圖二。

四、安裝與調試
1、安裝方法
（1）將荷重傳感器安裝在傳感器架座上，架座示意圖如圖五，（尺寸由用戶自行確定，傳感器安裝尺寸如圖六）
（2）將傳感器安裝好的架座固定在主機架兩邊，并在傳感器架座的壓板上固定檢測輥如圖七，并保持與其他導輥平行。

2、調試
（1）將傳感器的信號線與ZK型張力控制儀連接
荷重傳感器五根線：
黃線：接張力儀后面?zhèn)鞲衅餍盘?hào)輸入插座1號
淺藍（白）：接張力儀后面?zhèn)鞲衅餍盘?hào)輸入插座2號
深藍線：接張力儀后面?zhèn)鞲衅餍盘?hào)輸入插座3號
紅線：接張力儀后面?zhèn)鞲衅餍盘?hào)輸入插座4號
屏遮線：接張力儀后面?zhèn)鞲衅餍盘?hào)輸入插座5號
張力儀后面板電流輸出端子（18、19）與變頻器接線座相連接。
（2）接通電源，調整“給定張力”旋鈕，確定給定張力。
（3）傳感器調零：分別撥動傳感器“調零I、II”開關，調整相對應“調零I、II”旋鈕，使每臺傳感器指示的實際張力值為零。
（4）靜態標定：在檢測輥中心加標準重物，調節“靜校”旋鈕，使實際張力表指示相應值。
（5）“手動、自動”開關置“手動”位置，調節“最大電壓”旋鈕，確定變頻器力矩電機工作在最大張力時的電壓。
（6）開機時，調節“手動調節”旋鈕，使實際張力接近于給定張力值，然后將“手動、自動”開關置“自動”位置，調節“速度調節”旋鈕，改變PID控制器中積分速度，提高控制精度。
（7）停機后，“手動、自動”開關置“手動”位置，防止重新開機時，電壓值猛增，使力矩電機呈最大阻尼狀態，產生拉斷物料現象。
